Mit Metallmessstiften für genaue Messungen

Hochstrom-Shunt-Widerstände Mit Metallmessstiften für genaue Messungen

08.11.2022 Von Dipl.-Ing. (FH) Thomas Kuther

Anbieter zum Thema

Bourns Inc.

ROHM Semiconductor GmbH

MTM Power Messtechnik Mellenbach GmbH

DMB Technics AG

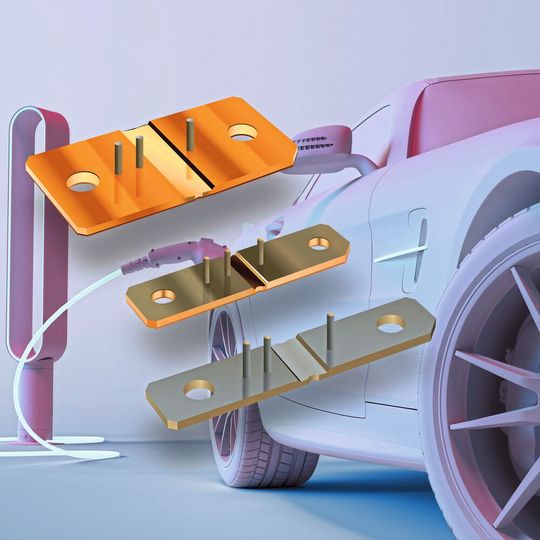

Bourns hat die Erweiterung seines Portfolios an Leistungs-Shunt-Widerständen der Serie CSM2F um 12 neue Serien angekündigt.

Die Leistungs-Shunt-Widerstände verfügen über vernietete Metallmessstifte mit Durchgangsbohrung, die dem wachsenden Bedarf an einer genauen Positionierung von Spannungsmesspunkten in Hochstromanwendungen entsprechen. Diese Ergänzungen der Shunt-Widerstandsfamilie von Bourns Modell CSM2F werden mit der elektronenstrahlgeschweißten Widerstandstechnologie des Unternehmens hergestellt, die Hochleistungsdesigns bis zu 50 Watt mit einem Dauerstrom von bis zu 1414 Ampere unterstützt. Darüber hinaus sind diese neuen Serien mit einem Widerstandselement aus einer Metalllegierung ausgestattet, das eine thermische EMK von nur 0,25 µV/K aufweist.

Die Serie CSM2F ist mit zwei oder drei verzinnten Kupferstiften erhältlich und bietet mit zusätzlichen Messstiften eine dritte Stiftoption, die mit der Masseseite der Schaltung verbunden ist. Das dreipolige Design trägt zur Verringerung von Messfehlern bei, da der Erdungsstrom auf einem separaten Pfad von der Messschaltung geleitet wird, was zu einer höheren Messgenauigkeit führt. Die neue Shunt-Widerstandsfamilie der Serie CSM2F von Bourns zeichnet sich durch einen breiten Widerstandsbereich von 25 bis 200 µΩ und einen niedrigen TCR-Wert von ±50 ppm/K im Temperaturbereich von 20 bis 60 °C aus. Um Entwicklern zusätzliche Flexibilität zu bieten, werden die neuen Serien in drei verschiedenen Oberflächenausführungen angeboten, um den unterschiedlichen Umgebungs- und Lötanforderungen der Kunden gerecht zu werden, und sind in vier Gehäusegrößen erhältlich: 6918, 8518, 7036 und 8536 (metrisch).

Alle Serien der Hochleistungs-Shunt-Widerstände des Modells CSM2F von Bourns sind ab sofort erhältlich und entsprechen der RoHS-Richtlinie und sind halogenfrei.

Artikelfiles und Artikellinks

Link: Mehr bei Bourns

(ID:48689731)
