Vom Einsteiger bis zum Fortgeschrittenen Micsig bietet 12-Bit-Oszilloskope mit bis zu acht Kanälen

Von Dipl.-Ing. (FH) Hendrik Härter 2 min Lesedauer

Anbieter zum Thema

Meilhaus Electronic GmbH
ET System electronic GmbH
Heitec AG
dataTec AG

Das chinesische Messtechnik-Unternehmen Micsig erweitert mit der MHO-Serie das Portfolio um durchgängig 12-Bit-auflösende Oszilloskope, die sich gezielt an Entwickler und Messtechniker richten. Die vier Geräteklassen decken Bandbreiten von 100 MHz bis 1 GHz ab und bieten je nach Anforderung vier bis acht analoge Eingänge.

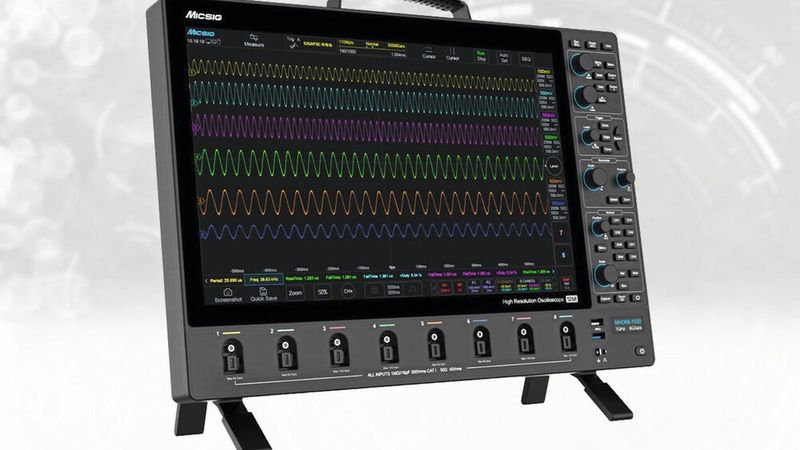

Der chinesische Messtechnik-Hersteller Micsig bietet mit der MHO-Serie verschiedene Oszilloskop-Modelle an.(Bild: Meilhaus)
Der chinesische Messtechnik-Hersteller Micsig bietet mit der MHO-Serie verschiedene Oszilloskop-Modelle an.
(Bild: Meilhaus)

Micsig erweitert mit der MHO-Serie das Portfolio um durchgängig 12-Bit-auflösende Oszilloskope, die sich gezielt an Entwickler und Messtechniker richten. Die vier Geräteklassen decken Bandbreiten von 100 MHz bis 1 GHz ab und bieten je nach Anforderung vier bis acht analoge Eingänge.

Einstiegsmodelle mit integriertem Multimeter

Die kompakte MHO14-Serie arbeitet mit Bandbreiten von 100 oder 200 MHz bei einer Abtastrate von 1 GS/s und bietet über vier analoge Eingänge eine Speichertiefe von 110 Mio. Punkten. Besonders für Servicetechniker interessant ist die Integration eines vom Oszilloskop unabhängigen 4½-stelligen Multimeters in den Modellen ohne N-Kennzeichnung. Das nur 3,1 Zentimeter dünne Gehäuse mit 20,3 Zentimeter Touchscreen macht die Geräte zu praktischen Begleitern für mobile Messaufgaben, ohne dabei Kompromisse bei der Auflösung einzugehen.

Für budgetorientierte Anwendungen mit vorhandener Monitorinfrastruktur bietet die Serie MO3 eine Alternative ohne eigenes Display. Diese Geräte erreichen Bandbreiten von 250, 350 oder 500 MHz bei 3 GS/s Abtastrate und vier analogen Eingängen. Mit 360 Millionen Punkten Speichertiefe und HDMI-Ausgang lassen sich die Geräte flexibel in bestehende Laborsetups integrieren.

Hintergrund

Micsig, gegründet 2012 in Shenzhen, hat sich als Pionier in der Tablet-Oszilloskope etabliert und entwickelte das weltweit erste vollständig touchscreen-basierte Tablet-Oszilloskop.
Das Unternehmen konzentriert sich auf Forschung, Entwicklung und Produktion von Oszilloskopen und zugehörigen Messsonden, wobei proprietäre Technologien wie die optisch isolierten SigOFIT-Sonden zum Einsatz kommen. Mit Exporten in über 30 Länder hat sich Micsig international als kostengünstiger Anbieter von Messtechnik positioniert, der besonders in der Luft- und Raumfahrt, Automotive, Telekommunikation sowie Bildung Anwendung findet.

Mittelklasse für stationäre Anwendungen

Die MHO3-Serie positioniert sich als 4-Kanal-Lösung mit einer Bandbreite von bis zu 500 MHz und 3 GS/s Echtzeit-Abtastrate. Die Speichertiefe von 360 Mio. Punkten ermöglicht auch die Analyse längerer Signalverläufe. Das 3,58 Zentimeter Desktop-Gehäuse mit Wandmontageoption verfügt über einen 35,6 Zentimeter Touchscreen mit 1.920 x 1.200 Pixeln Auflösung, was detaillierte Signaldarstellungen auch bei komplexen Messungen gewährleistet.

Acht-Kanal-System für komplexe Analysen

Die Spitzenklasse MHO6 richtet sich an anspruchsvolle Entwicklungsaufgaben mit acht analogen Eingängen für synchronisierte Multi-Signal-Analysen. Mit Bandbreiten von 350 MHz, 500 MHz oder 1 GHz und einer Abtastrate von 6 GS/s erfassen die Geräte auch schnelle digitale Signale zuverlässig. Die großzügige Speichertiefe von 1.800 Mio. Punkten ermöglicht lange Aufzeichnungen ohne Datenverlust, während der 40,6 Zentimeter Touchscreen in nur 3,52 Zentimeter schlankem Gehäuse auch in beengten Laborumgebungen eine komfortable Bedienung bietet.

Die durchgängige 12-Bit-Auflösung aller MHO-Serien verspricht gegenüber herkömmlichen 8-Bit-Systemen eine 16-fach höhere vertikale Auflösung und damit präzisere Messungen insbesondere bei kleinen Signalpegeln und Rauschanalysen. Vertrieben werden die Geräte in Deutschland über Meilhaus Electronic (heh)

(ID:50624280)
