Messkarten auf PXI-Basis mit 16 Bit und 50 MS/s

Messkarten für die Industrie Messkarten auf PXI-Basis mit 16 Bit und 50 MS/s

08.04.2013Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Die Serie MX.49xx von Spectrum ist eine 16-Bit-Karte, die für den industriellen PXI-Markt von Spectrum Systementwicklung entworfen wurde. Dabei spielt die neu konzipierte Digitaloption eine entscheidende Rolle.

Anbieter zum Thema

Heitec AG

MES Electronic Connect GmbH & Co. KG

IBR Leiterplatten GmbH & Co. KG

Spectrum Instrumentation GmbH

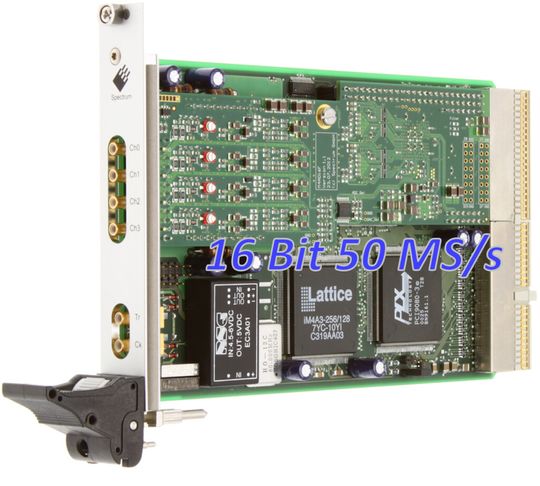

Messkarte auf Basis von PXI: Die Digitaloption bietet synchrone Analog- und Digital-Mixed-Mode-Systeme auf einer 16-Bit-Karte
(Spectrum)

Nach der letztjährigen Vorstellung einer neuen Serie von 16 Bit Karten im mittleren Geschwindigkeitsbereich für PCI-Express und PCI-Bus stellt Spectrum nun das entsprechende Pendant für den industriellen PXI-Markt vor. Dabei punkten die drei Modelle der MX.49xx-Serie mit einer guten Signalqualität und vielen neuen Features und ersetzen gleich mehrere ältere Transientenrekorder-Karten mit 14-Bit- und 12-Bit-Auflösung.

Ergänzendes zum Thema

3 Fragen an Oliver Rovini von Spectrum

Welchen Markt sprechen Sie mit den PXI-Karten an?

Die PXI-Karten sind durch das definierte 3U-Format, den robusten Stecker, die stabile Halterung, die definierte Kühlung sowie die Zugänglichkeit von vorne für den industriellen Markt prädestiniert. Durch das kompakte Format eignen sie sich aber auch vorzüglich für den Aufbau von kleinen Systemen.

Was verbirgt sich hinter der neuen Digitaloption?

Mit der neuen Digitaloption bieten wir erstmalig synchrone Analog- und Digital-Mixed-Mode-Systeme auf einer 16-Bit-Karte an. Durch die vielfältige Programmierbarkeit der Digitaleingänge kann die Karte ganz an die Anwendung des Kunden angepasst werden. So können zwischen einem Setup mit 8 Analogkanälen (7 x 16 Bit Auflösung, 1 x 14 Bit Auflösung) und 2 Digitalkanälen bis hin zu einem Setup mit 6 Analogkanälen und 32 Digitalkanälen alle möglichen Zwischenstufen per Software eingestellt werden.

Nennen Sie uns einige Beispiele, welchen Aufgaben sich mit der PXI-Karte realisieren lassen!

Die MX.49xx-Serie ist eine universelle Messkarte mit hoher Auflösung, Single-Ended und differentiellen Eingängen sowie vielfachen Optionen. Einige bereits realiserte Projekte kommen aus der Fahrzeugdatenaufzeichnung, Sprengversuche oder Radardatenaufzeichnung kombiniert mit Antennendaten über die Digitaloption.

Die Entwickler von Spectrum, einer der Pioniere im Bereich der PC-Messtechnik und seit mehr als 20 Jahren auf dem Markt, haben viele Kundenwünsche und Verbesserungsmöglichkeiten in ihre Produkte einfließen lassen. Die 3U-Karten können sowohl in PXI als auch im cPCI-Systemen eingesetzt werden und haben vier synchrone 16-Bit-Eingangskanäle mit Abtastraten zwischen 10 MS/s und 60 MS/s pro Kanal. Je zwei Single-Ended-Eingänge können per Software-Kommando zu einem True-Differential-Eingang umgeschaltet werden. Damit bietet Spectrum seinen Kunden aus Industrie, OEM, Systemintegratoren sowie Forschung und Entwicklung erstmals eine volle Palette Digitizer mit differentiellen Eingängen an. Zusammen mit der bereits vor einiger Zeit vorgestellten MX.46xx-Serie ist der Aufbau von hochqualitativen True-Differential- und Single-Ended-Transientenrekordern mit Abtastraten zwischen 200 kS/s und 50 MS/s möglich.

Wenn die Software große Datenmengen managen muss

Eine komplett neu konzipierte Digitaloption erlaubt es bis zu 16 synchrone Digitaleingänge mit aufzuzeichnen und auf vielfältige Weise mit in die Analogdaten zu integrieren. Die 16 Digitaleingänge können entweder einen Analogkanal ersetzen oder je 2 bzw. 4 Digitaleingänge können zusammen mit einem Analogkanal mit reduzierter Auflösung gespeichert werden. Alle Features der Karte werden vollumfänglich von der firmeneigenen Software SBench 6 unterstützt. Die Software wurde optimiert für das Handling von mehrere GByte großen Datenmengen und läuft nativ unter Windows und Linux jeweils in den Versionen mit 32 und 64 Bit. Damit ist die Software die erste Out-of-the-Box Messtechnik-Software, die volle Linux-Unterstützung aufweist. Die interne Trennung der Software in eine Streaming-Engine und eine Oberfläche erlaubt es die Performance der Hardware bis ans Limit auszureizen. So sind Aufzeichnungen mit mehr als 100 MBit/s Dauertransferrate auf RAID-Festplattenarrays kein Problem für die Software.

Individuelle Messsoftware für Windows und Linux

SBench 6 wurde speziell für die Spectrum-Karten entwickelt und unterstützt mit komfortablen Eingabedialogen alle Betriebsmodi und Einstellungen der Karten. Mit der Software sind sowohl ein Oszilloskop-Betrieb als auch Transientenrekorder-Aufzeichnungen im Streaming-Modus möglich. Darüber hinaus bietet SBench 6 viele Features zur Datenanalyse und Dokumentation wie FFT-Analyse, einen Funktionsinterpreter, viele eingebaute Analysefunktionen, Export in ASCII, WAVE, MATLAB, Kommentarfunktionen im Display und im Signal sowie eine komfortable Druckfunktion.

Für den Selbstprogrammierer werden die bewährten SPCM-Treiber für Windows und Linux mitgeliefert. Zusammen mit den Treibern werden eine Reihe von Beispielen zur Verfügung gestellt, die verschiedene Aufzeichnungsfunktionen zeigen. Die mitgelieferten Beispiele umfassen Visual C++, Borland C++, Gnu C++, Visual Basic, VB.NET, Delphi, C# und J#. Auf diese Spectrum-Hardware wird durch den Hersteller eine Garantie von 2 Jahren gewährt. Treiber-, Software- und Firmwareupdates sind kostenlos verfügbar, genauso wie der Support direkt von den Entwicklern.

(ID:39055070)
