Alphanumerisches Display Maximal 20 Zeichen auf vier Zeilen darstellen

Das alphanumerische Display EA DOGM204-A von Electroinc Assembly erleichtert das Design-in dank eines eingebauten Controllers. Maximal lassen sich mit dem Display 20 Zeichen auf vier Zeilen darstellen.

Anbieter zum Thema

Schulz-Electronic GmbH

ACTRON AG

DMB Technics AG

Electronic Assembly GmbH

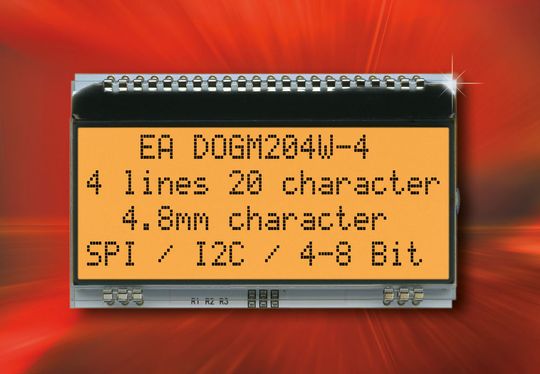

Eine alphanumerische Display-Familie mit der Bezeichnung EA DOGM204-A bietet Electronic Assembly. Bei einer Breite von 66 mm bieten die Displays eine Schriftgröße von 4,8 mm. Die Supertwist-LCD-Technik garantiert eine kontrastreiche Darstellung der maximal 20 Zeichen auf vier Zeilen. Die Ansteuerung und die Kommunikation erfolgt wahlweise über eine SPI- oder eine I²C-Schnittstelle. Der eingebaute Controller vom Typ SSD1803A nimmt dem Entwickler weitgehend die Programmierarbeit. Zudem beherrscht er drei verschiedene Zeichensätze: europäisch, englisch-japanisch und kyrillisch. Die Anzeigebausteine lassen sich mit Beleuchtungen in drei verschiedenen Farben kombinieren.

Die Displays benötigen eine Spannung von 3,3 V. Während des Betriebs ist ein Strom von 250 µA (typ) notwendig und mindestens ein Strom von ab 3 mA. Komplexe Montageschritte in der Fertigung können entfallen, denn die Displays werden einfach ohne mechanischen Aufwand in die Trägerplatine eingelötet. Mit ihrer Bauhöhe von 2,0 mm ermöglichen sie Designs. Selbst bei einem optionalen LED-Beleuchtungsmodul kommen sie auf eine Bauhöhe von 5,8 mm.

(ID:43839437)
