Luftdruck- und Thermopile-Sensoren für Industrie und Medizin

Energieeffizienter 24-Bit-IC für Messsysteme Luftdruck- und Thermopile-Sensoren für Industrie und Medizin

10.02.2016Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Einen stromsparenden IC zum aufbereiten von Sensordaten mit einer Auflösung von 24 Bit hat IDT entwickelt. Der ZSSC3224 soll sich für Industrie- und Medizinanwendungen eignen. Auch Mobilgeräte lassen sich mit dem IC ausrüsten.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

ISH Ingenieursozietät GmbH

Würth Elektronik eiSos GmbH & Co. KG

Pinnacle Marketing Communications Ltd

IDT Integrated Device Technology GmbH

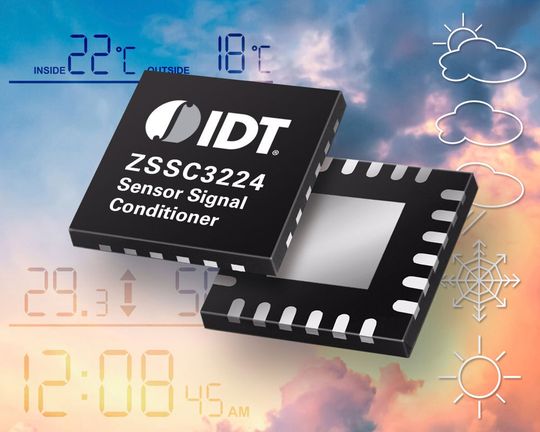

Einen IC mit einer Auflösung von 24 Bit ist der ZSSC3224, der zusammen mit Luftdruck- und Thermopilesensoren eingesetzt wird.
(Bild: IDT)

Ein IC mit einer Auflösung von 24 Bit zur Aufbereitung von Sensordaten stellt Integrated Device Technologie vor, der in Luftdruck- und Thermopile- (Thermosäule-)Sensoren beispielsweise für Haushalts-Wetterstationen verwendet wird. Der integrierte Digital-Prozessor mit 26 Bit linearisiert und kalibriert die Messwerte.

Der Baustein ZSSC3224 bietet an seinem Ausgang ein Signal von 24 Bit, womit er sich für hochgenaue Messanwendungen eignet, einschließlich barometrische Höhenmessung für tragbare Navigationsgeräte oder Notrufsysteme; aber auch für die Höhenmessung in der Fahrzeugnavigation, zur Druckmessung im Inneren von Festplatten oder die erwähnten Wetterstationen.

Der Chip ist in Die- und Wafer-Form erhältlich und eignet sich auch für Thermopile-Sensoren, um eine kontaktlose Temperaturmessung von Objekten oder der Körpertemperatur zu ermöglichen.

Der IC ist für batteriebetriebene, stromsparende Geräte ausgelegt und weist einen typischen Gesamtstromverbrauch von 1 mA, einen geringen Sleep-Mode-Stromverbrauch von 20 nA und einen Betriebsspannungsbereich von 1,68 bis 3,6 V auf. Zudem bietet er interne Filter für störungsarme Ausgangssignale sowie eine Alarm und Interrupt-Funktionen. Ein externer Puffer-Kondensator erübrigt sich. Die Störspannungsunterdrückung (PSRR) gibt der Hersteller mit 90 dB bei 2 V an, was einen Einsatz in rauen Umgebungen begünstigt.

Zu den weiteren Funktionen gehören:

Quadratischer Formfaktor, optimiert für Stacked-Die-Montage

Betriebstemperaturbereich: -40 bis 85 °C

Einfache Programmierung über Software, die Teil des Evaluierungskits ist

Genauigkeit besser als ±0,10% der Vollbereichssignals

Interne Temperaturmessung und Signalverarbeitung

Vollständig korrigierter Digitalausgang für einfaches Systemdesign
