EMV-Schutz Lüfteröffnung mit EMV-Dämpfung

Anbieter zum Thema

CSA Group Bayern GmbH

Würth Elektronik eiSos GmbH & Co. KG

SCHURTER AG

Thoptec Entwicklungs- und Vertriebs GmbH

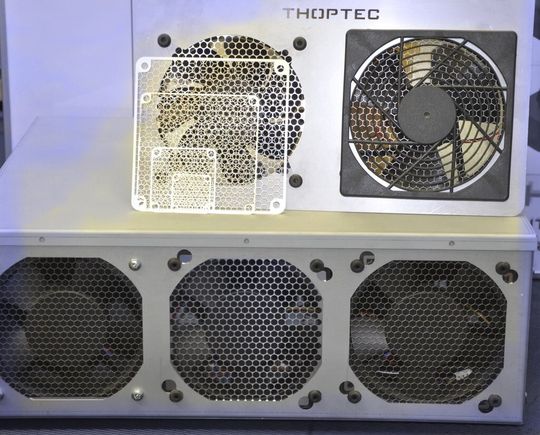

Thoptec bietet für die Lüfteröffnungen an Gehäusen ein dünnes Gitter aus Edelstahl, das für eine EMV-Dämpfung sorgt und gleichzeitig maximalen Luftdurchsatz garantiert. Diese Lösung ist für alle Anwender interessant, die einerseits an die Leistungsgrenzen des Lüfters gehen und andererseits den Kompromiss einer Abschirmung eingehen müssen. Konkret wird ein Metallgitter aus Edelstahl mit einer Stärke von 0,2 mm (Feder V2a 1.4310) zwischen Lüfter und Gehäuse montiert. Die EMV-Schutzgitter werden in Ätztechnik gefertigt mit dünnen Stegen. Alle Gitter sind in Rundloch- oder Hexagonmuster erhältlich. Dank der Hexagonstruktur lassen sich ungefähr 95 Prozent der Luftleistung am Durchlass aufrechterhalten. Die Rundlochstruktur bietet eine effizientere EMV-Dämpfung, bei etwa 85 Prozent Luftdurchlass. In einer Versuchsanordnung konnte eine Verbesserung der EMV-Dämpfung über den gesamten Frequenzbereich gemessen werden, in den Spitzen sogar bis ca. 50 Prozent. Als Standardgrößen sind Metallgitter für alle Axiallüfter von 30 bis 119 mm erhältlich.

(ID:42298214)
