Schaltungstipp Leistungsfähiger Breitband-Empfänger mit Antialiasing-Filter

Autor / Redakteur: Rob Reeder * / Kristin Rinortner

In diesem Schaltungstipp stellen wir eine schnelle Empfänger-Eingangsstufe mit einer Bandbreite von 152 MHz vor. Sie besteht aus einem rauscharmen differenziellen Verstärker und einem 16 Bit A/D-Wandler mit einer Abtastrate von 250 MSample/s.

Anbieter zum Thema

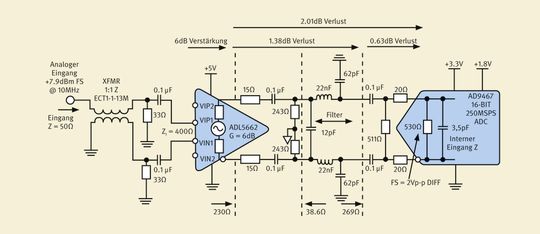

Bild 1: 16 Bit, 250 MSample/s Breitband-Empfängereingangsstufe (vereinfachter Stromlaufplan: Nicht alle Verbindungen und Entkopplung sind dargestellt)
Bild 1: 16 Bit, 250 MSample/s Breitband-Empfängereingangsstufe (vereinfachter Stromlaufplan: Nicht alle Verbindungen und Entkopplung sind dargestellt)

Die Schaltung in Bild 1 zeigt eine Empfänger-Eingangsstufe mit großer Bandbreite, die aus dem rauscharmen differentiellen Verstärker ADL5562 und dem 16 Bit A/D-Wandler AD9467 (mit einer Abtastrate von 250 MSample/s) aufgebaut ist.

Der Butterworth-Antialiasing-Filter dritter Ordnung wurde entsprechend der Verstärker- und A/D-Wandler-Spezifikationen in puncto Leistungsfähigkeit und Schnittstellen optimiert. Die Einfügeverluste, die durch das Filternetzwerk und andere Komponenten verursacht werden, betragen 1,8 dB.

Die Schaltung offeriert eine Bandbreite von 152 MHz mit einer Flachheit im Durchlassbereich von 1 dB. Das SNR (Signal-Rausch-Verhältnis) und der SFDR (störungsfreier Dynamikbereich), gemessen mit einem Analogeingangssignal von 120 MHz, betragen 72,6 dBFS bzw. 82,2 dBc.

Schaltungsbeschreibung

Die Schaltung arbeitet mit massebezogenen Eingangssignalen und wandelt diese mit einem Breitband (3 GHz) 1:1-Transformator des Typs M/A-COM ECT1-1-13M in differentielle Signale um. Der differentielle 3,3-GHz-Verstärker ADL5562 hat eine differentielle Eingangsimpedanz von 400 Ω, bei einer Verstärkung von 6 dB und 200 Ω bei einer Verstärkung von 12 dB. Eine Verstärkungsoption von 15,5 dB ist ebenfalls verfügbar.

Der ADL5562 ist ein idealer Treiber für den AD9467. Die komplett differentielle Architektur durch den Tiefpassfilter und in den A/D-Wandler bietet eine gute HF-Gleichtaktunterdrückung und minimiert Verzerrungsprodukte zweiter Ordnung.

Der Chip bietet je nach Eingang eine Verstärkung von 6 oder 12 dB. In der gezeigten Schaltung wurde eine Verstärkung von 6 dB verwendet, um die Einfügeverluste von Filternetzwerk und Transformator (etwa 1,8 dB) zu kompensieren. Dies bietet eine Signalverstärkung von insgesamt 3,9 dB.

Ein Eingangssignal von +6,0 dBm produziert ein differentielles Vollsausschlags-Signal von 2 Vss am ADC-Eingang.

Der Antialiasing-Filter ist ein Butterworth-Filter dritter Ordnung, der mit einem Standard-Filterprogramm entwickelt wurde. Der Butterworth-Filter wurde wegen seines flachen Verlaufs im Durchlassband gewählt. Ein Filter dritter Ordnung erzielt ein AC-Rauschbandbreiten/Signalbandbreitenverhältnis von 1,05 und kann mit Hilfe kostenloser Filterprogramme wie z.B. dem von Nuhertz oder Quite Universal Circuit Simulator – Qucs entwickelt werden.

Um eine optimale Leistungsfähigkeit zu erzielen, sollte der ADL5562 mit einer differentiellen Last von 200 Ω beaufschlagt werden. Die 15-Ω-Widerstände isolieren die Filterkapazität vom Verstärkerausgang, während die 243-Ω-Widerstände parallel zur Downstream-Impedanz eine Lastimpedanz von 203 Ω ergeben, wenn sie zum 30-Ω-Serienwiderstand addiert werden. Die 20-Ω-Widerstände in Reihe mit den ADC-Eingängen isolieren interne Schalttransienten vom Filter und Verstärker. Der 511-Ω-Widerstand parallel zum A/D-Wandler reduziert die Eingangsimpedanz des A/D-Wandler für eine besser vorhersagbare Leistungsfähigkeit.

Der Butterworth-Filter dritter Ordnung wurde mit einer Quellimpedanz von 38,6 Ω, einer Lastimpedanz von 269 Ω und einer 3-dB-Bandbreite von 180 MHz entwickelt. Die vom Programm berechneten Werte werden in Bild 1 gezeigt. Die für die passiven Komponenten des Filters gewählten Bauteile sind Standardwerte, die den vom Programm erzeugten Werten am nächsten kommen.

Bild 2: Differentielles Butterworth-Filter dritter Ordnung mit ZS = 38,6 Ω, ZL = 269 Ω und FC = 180 MHz
Bild 2: Differentielles Butterworth-Filter dritter Ordnung mit ZS = 38,6 Ω, ZL = 269 Ω und FC = 180 MHz

Der interne Kondensator des ADC mit einer Kapazität von 3,5 pF wurde vom Wert des zweiten Shunt-Kondensators subtrahiert, damit eine Kapazität von 32,29 pF erzielt wird. In der Schaltung wurde dieser Kondensator mit zwei 62-pF-Kondensatoren, verbunden mit Masse, realisiert (Bild 2). Dies liefert den gleichen Filtereffekt und bietet ein kleines Maß an AC-Gleichtaktunterdrückung.

Bildergalerie

Die gemessene Leistungsfähigkeit des Systems fasst Tabelle 1 zusammen. Die 3-dB-Bandbreite beträgt 152 MHz. Der gesamte Einfügeverlust des Netzwerks beträgt etwa 2 dB. Bild 3 zeigt den Bandbreitenverlauf. Aus Bild 4 sind SNR und SFDR ersichtlich.
