MiniBridge-Steckverbinder Koshiri-Sicherheit für Fahrzeuge

Redakteur: Lea Drechsel

ERNI Electronics bietet MiniBridge-Steckverbinder mit Koshiri-Sicherheit an. Diese von Hirschmann Automotive patentierte Art von Kuppler und Stecker ist eine platzsparende, robuste Lösung für kompakte Anwendungen in Kraftfahrzeugen.

Anbieter zum Thema

ODU GmbH & Co. KG
ept GmbH
ILME GmbH

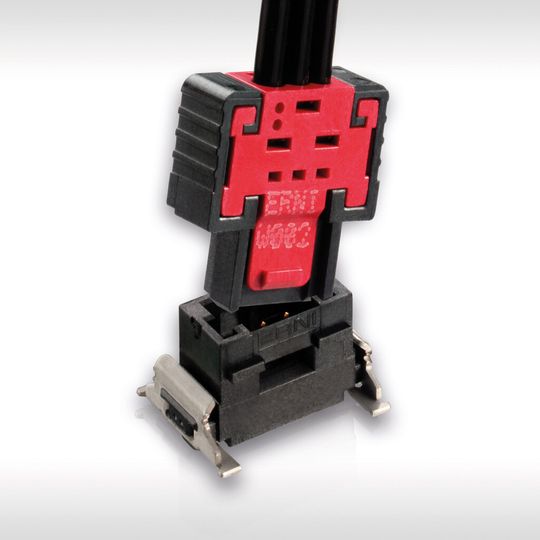

Mit den geraden und abgewinkelten Messerleisten und Federleisten mit 90° und 180° Kabelabgang lassen sich viele Steckmöglichkeiten realisieren.
Mit den geraden und abgewinkelten Messerleisten und Federleisten mit 90° und 180° Kabelabgang lassen sich viele Steckmöglichkeiten realisieren.
(Bild: ERNI Electronics)

Im Raster von 1,27 mm erfüllen diese Varianten die speziellen Anforderungen für Kfz-Steckverbinder. In der Automobilindustrie werden hohe Anforderungen an die Prozesssicherheit der Steckverbindungen gestellt. Dabei muss gewährleistet sein, dass auch bei schrägem Zusammenführen keine Beschädigungen der Messerleiste auftreten.

MiniBridge-Steckverbinder für große Wirkung im Auto

Dank der sehr kleinen Bauweise eignet sich das Kabelstecksystem für platzsparende Verbindungen zwischen Leiterplatten und dezentralen Funktionseinheiten, wie im Automobilbereich. Mit den geraden und abgewinkelten Messerleisten und Federleisten mit 90° und 180° Kabelabgang lassen sich viele Steckmöglichkeiten realisieren. Die Minibridge Ausführungen mit Koshiri-Sicherheit sind in den Polzahlen 2, 3, 4, 6, 8, 10 und 12 verfügbar. Die Strombelastbarkeit wird mit 8 A je Kontakt spezifiziert. Die Messerleisten sind mit SMT- und die Federleisten mit IDC-Anschluss ausgelegt.

(ID:42979312)
