EMV-Burst-Prüfungen Koppel-/Entkoppelnetzwerk bis 100 A

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

CSA Group Bayern GmbH

SCHURTER AG

AMETEK CTS Europe GmbH

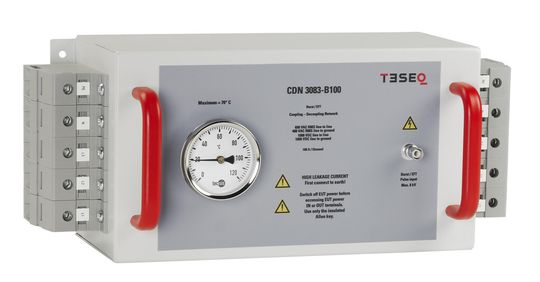

Mit dem CDN 3083-B100 von Teseq bietet der Hersteller ein dreiphasiges Burst-Puls-Koppel-/Entkopplungsnetzwerk (CDN) für EFT/Burst-Prüfungen an Geräten mit Stromaufnahme von bis zu 100 A. Das Messgerät eignet sich besonders für Tests in der Energie-, Telekom- und Antriebstechnik. Zum Einsatz kommt es überall dort bei denen höhere AC und DC Spannungen sowie hohe Einschaltströme oder impulsförmige Spitzenströme auftreten, wie zum Beispiel bei erneuerbaren Energien. Typische Anwendungen liegen beim Testen von intelligenten Stromnetzen, Wandlern, Solartechnik, Energieüberwachung, wie auch Anwendungen für Elektrofahrzeuge und Ladestationen.

Es lassen sich bis zu 8,8 kV (5/50 ns – 50 Ohm) EFT-Impulse in die Versorgungsleitungen des getesteten Equipments (EUT) einspeisen. Zudem ist die Messlösung für Prüflinge ausgelegt, die mit bis zu 690 V_AC versorgt werden, entweder Line-to-Line oder Line-to-Ground sowie bis zu 1000 V_DC Line-to-line oder Line-to-Ground. Das Koppel-/Entkoppelnetzwerk ist mit der neuesten Version der Norm IEC 61000-4-4 Ed. 3.0 konform und ist mit Burst-Generatoren verschiedenster Fabrikate kompatibel.
