DIN-Rail-Puffermodul Kompensiert Spannungseinbrüche und überbrückt kurze Stromausfälle

Anbieter zum Thema

Bicker Elektronik GmbH

Keysight Technologies Deutschland GmbH

RECOM Power GmbH

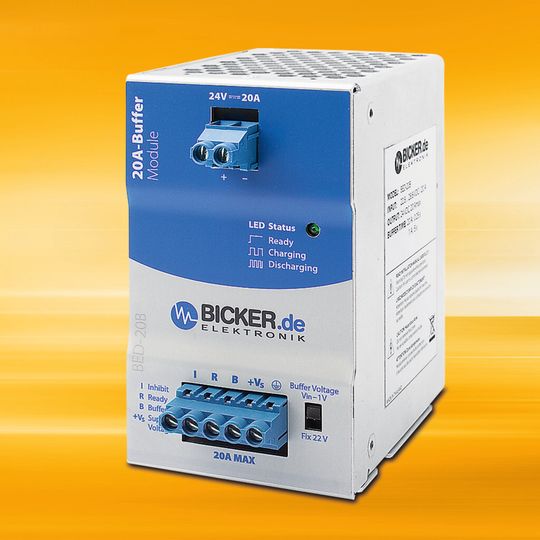

Mit dem BED-20B ergänzt Bicker Elektronik seine DIN-Rail-Netzteil-Serien BED (einphasig) und BED3P (dreiphasig) um ein passendes Puffermodul für die Hutschienenmontage. Das BED-20B kompensiert Spannungseinbrüche und überbrückt kurze Stromausfälle mit Hilfe von wartungsfreien Elektrolyt-Kondensatoren und sorgt so für die unterbrechungsfreie Stromversorgung der angeschlossenen 24-V-Verbraucher. Das BED-20B-Modul zeichnet sich dabei durch eine kurze Ladezeit <30 s und eine lange Mindestpufferzeit von 250 ms bei 24 V/20 A aus. Je nach angeschlossener Last können Pufferzeiten von bis zu 8 s erreicht werden.

Das Aluminiumgehäuse der schock- und vibrationsgeprüften BED-20B-Module in Schutzklasse IP20 ist robust und korrosionsbeständig. Die konforme Schutzlackbeschichtung auf den Leiterplatten schützt das Puffermodul vor luftfeuchtigkeitsbedingten Schäden, elektrisch leitfähigen Verunreinigungen und hält aggressiven Umwelteinflüssen chemisch wie mechanisch stand. Das BED-20B mit einer MTBF von >2.800.000 Stunden (nach Telcodia SR-332) bietet darüber hinaus flexible Betriebsmodi hinsichtlich des Schwellenwertes für die Pufferung. Per Umschalter lässt sich zwischen der flexiblen „Vin-1V“-Einstellung und einer festen „Fix 22V“-Spannungsgrenze wählen, unter der das Modul in den Pufferbetrieb übergeht. Aufgrund des integrierten Weitbereichseingangs kann die nominale 24 V_DC-Eingangsspannung zwischen 22,8 und 28,8 V_DC variieren.

Mehrere BED-20B-Puffermodule können zur Verlängerung der Überbrückungs- bzw. Pufferzeit parallel geschaltet werden. Den aktuellen Status (Ready, Charging, Discharging) zeigt eine LED am Frontpanel an. Zudem können am frontseitigen Klemmenblock entsprechende Status-Signale abgegriffen werden. Über die „Inhibit“-Eingangsklemme lässt sich jedes Modul per Signal ein- und ausschalten. Für maximale Betriebssicherheit sorgen zahlreiche standardmäßig integrierten Schutzfunktionen, wie beispielsweise Überspannungs-, Überstrom-, Kurzschluss- und Verpolungsschutz. Hinsichtlich des Berührungsschutzes entspricht das BED-20B der Schutzklasse I mit PE-Anschluss. Der sichere und zuverlässige 24/7-Dauerbetrieb des Puffer-Moduls ist im erweiterten Temperaturbereich von –25 bis 75 °C gewährleistet. Daneben gewährt Bicker Elektronik eine Garantie von 3 Jahren.
