Verbindungstechnik Kabelsteckverbinderfamilie im 1,27-mm-Raster für die Automobilelektronik

ERNI Electronics erweitert sein Portfolio an kompakten und zuverlässigen Kabelsteckverbindern. Die Serien MaxiBridge (2,54-mm-Raster) und MiniBridge (Raster 1,27 mm) werden um die Baureihe MicroBridge im 1,27-mm-Raster ergänzt. Zielmarkt Automotive.

Anbieter zum Thema

ODU GmbH & Co. KG

Bürklin GmbH & Co. KG

MES Electronic Connect GmbH & Co. KG

ERNI Electronics GmbH & Co. KG

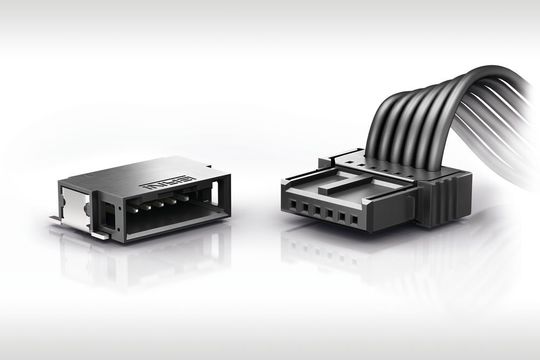

Die Cable-to-Board-Steckverbinder wurden in Anlehnung an die Automotive-Prüfvorschrift LV214 und USCAR entwickelt. Die MicroBridge-Varianten erfüllen die hohen Anforderungen der Automobilbranche, insbesondere bei der Stecksicherheit. Koshiri-Sicherheit und eine elektrische, optionale CPA (Connector Position Assurance) garantieren zudem eine sichere und korrekte Verbindung. Trotz des kleinen Rasters von 1,27 mm ist der MicroBridge extrem robust und widersteht den Vibrationen im Fahrzeug dank beidseitiger Verriegelung. Die kompakte Bauform ist geeignet für den Einsatz bei kleinem verfügbaren Bauraum.

Die MicroBridge-Federleisten werden mit Schneidklemm (IDC)- und Crimp-Anschlüssen verfügbar sein. Die modular aufgebaute Familie beinhaltet ein- und zweireihige Ausführungenmit mit 2 bis 40 Pins. Die einreihige IDC-Federleiste ist mit 90°- und 180°-Leitungsabgang erhältlich, die zweireihige mit 180° Leitungsabgang. Die Messerleiste in SMT-Ausführung ist sowohl in gerader als auch in abgewinkelter sowie ein- und zweireihigen Versionen erhältlich. Durch die modulare Bauweise können Federleisten gleich welcher Anschlusstechnik (Schneidklemm oder Crimp) mit der polzahlgleichen Messerleiste gesteckt werden. Durch den doppelschenkligen Federkontakt (der gestanzt, gewalzt und so gebogen wird, dass sich die gewalzte Oberfläche an der Oberseite befindet) wird ein optimaler Kontakt hergestellt, bei dem die Hertz’sche Flächenpressung an jeder Stelle gleich ist. Damit kann ein definierter Stromfluss sichergestellt werden.

Die Crimpkontakte im Federleistengehäuse sind primär und sekundär verriegelt, während bei den IDC-Ausführungen die Kontakte bereits im Gehäuse bestückt sind. Der neue geschlossene Crimpkontakt sorgt für eine erhöhte Zuverlässigkeit bei der Verarbeitung. Durch die doppelte Ausführung von IDC-Anschlüssen und einer zusätzlichen Zugentlastung ist der MicroBridge ideal für die hohen Ansprüche des Automobilmarktes mit rauhen Umgebungen. Die für jede Polzahl optional verfügbare farbige und mechanische Codierung erleichtert die Zuordnung und verhindert das unsachgemäße Stecken. Für ein Video-Inspektion sind die Kontaktreihen versetzt.

Das Gehäuse ist beidseitig verriegelt. Beim Steckvorgang erfolgt eine akustische und haptische Rückmeldung der Verriegelung. Die Verriegelung ist ohne Werkzeug lösbar.

Die Temperaturbeständigkeit bis zu 150°C ermöglicht den Einsatz in thermisch anspruchsvollen Bereichen wie z.B. in LED-Nähe im Frontscheinwerfer. Die Strombelastbarkeit wird abhängig von der Polzahl und dem Leiterquerschnitt mit bis zu 8,5 A je Kontakt und die Betriebsspannung mit bis zu 70 V AC/DC spezifiziert. Die MicroBridge-Steckverbinder können manuell und automatisch bestückt werden. Erste Muster der neuen Familie präsentiert ERNI Electronics auf der electronica 2016 (Halle B2, Stand 518). Der Serienstart soll Ende 2017 erfolgen.

Weitere Neuheiten für 2017

Weitere, für 2017 geplante Neuheiten sind geschirmte, 3- bis 17 polige M12-Buchsen in der Schutzart IP65/67. Da der Kabelschirm an den Verriegelungsschrauben aufliegt, kann bei Metallgehäusen das Schirmpotenzial auf das Gehäuse gelegt werden. Der Steckverbinder ist A-, B-, D- und X-codiert.

Mit dem ersten hot-pluggable SMC (12- bis 80-polig) steht Entwicklern ein doppelschenkliges Kontaktsystem mit abgewinkelter SMT-Messerleiste mit nacheilenden Kontakten in verschiedenen Höhen zur Verfügung. Eingebaut ist eine Überstecksicherheit von 2,5 mm.

Automobilsteckverbinder für den asiatischen Markt

Vor vier Jahren traf Erni die strategische Entscheidung, Automobil-Steckverbinder für den asiatischen Markt zu produzieren. Der Steckverbinder iBridge Ultra ist die aktuelle Erweiterung der iBridge 2,0 mm, die mit Crimp-Kabeln der Querschnitte AWG 22 und 24 kompatibel ist. Die höhere Haltekraft von mehr als 50 N pro Kontakt (AWG 22) wird durch eine Sekundärverriegelung in Form eines Haltebügels gewährleistet. Die Strombelastbarkeit wird mit 5 A pro Kontakt angegeben. Ebenfalls für den asiatischen Markt ist das abgewinkelte Messerleistengehäuse MiniMez im raster 1,27 mm gedacht, das Mitte 2017 auf den Markt kommen soll.
