Folienmatrizen mit taktiler Rückmeldung

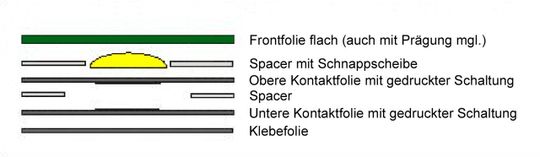

Bild 2: Folientastatur mit Rückmeldung – Hierbei ist eine Zwischenschicht mit einer Schnappscheibe integriert, die bei Betätigung ein taktiles Gefühl bewirkt (Archiv: Vogel Business Media)

In Bild 2 ist ein Aufbau für eine Folientastatur mit taktiler Rückmeldung dargestellt. Anders als bei der Tastatur ohne Rückmeldung (Bild 1) ist hier aber noch eine Zwischenschicht mit einer Schnappscheibe integriert. Diese Schnappscheibe bewirkt bei Betätigung einer Taste ein spürbares taktiles Gefühl und je nach Ausführung ein Knackgeräusch. Schnappscheiben gibt es in verschiedensten Formen, Größen und natürlich auch mit unterschiedlichen Betätigungskräften. Der eigentliche elektrische Kontakt kommt über die beiden Schaltungslayer zustande. Bei den Varianten, bei denen alle Anschlussleitungen auf einem Layer untergebracht sind, wird der Kontakt über die metallische Schnappscheibe hergestellt.

Für die Frontfolien gibt es hier eine weitere Möglichkeit der Gestaltung. Entweder als plane, absolut gerade Folie (vgl. Bild 1 und 2) oder mit Prägungen wie in Bild 3. Diese Prägungen dienen sowohl der optischen Unterteilung und Aufwertung der Tastatur als auch dazu, die Tasten „fühlbar“ zu machen. Hierfür werden die Tasten ausgeprägt gestaltet. Man unterscheidet zwei unterschiedliche Arten der Prägung, auch Embossing genannt: Zum einen eine vollflächige Prägung der Taste (full embossing), bei der die ganze Taste ausgeprägt wird. Zum anderen gibt es das so genannte „Frame Embossing“. Hier werden die Bereiche durch die Prägung eingefasst. Das heißt, nur die Ränder werden geprägt. Ähnlich einem Rahmen lassen sich so natürlich auch andere Bereiche mittels Frame Embossing abgrenzen.

Folienabgedeckte Kurzhubtastaturen

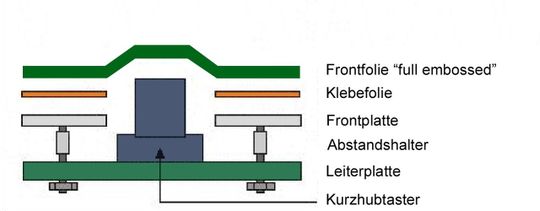

Bild 3: Bei der Kurzhubtastatur dient die Folie als Schutz für die Tastatur. Sie kombiniert gutes Schreibgefühl und die hohe elektrische Sicherheit der Kurzhubtasten mit dem guten Schutz, den die Folie bietet. (Archiv: Vogel Business Media)

Die dritte Möglichkeit, die Folie als Schutz für eine Tastatur zu nutzen, ist die, eine Kurzhubtastatur mit einer Folie abzudecken (Bild 3). Hier kombiniert man das gute Schreibgefühl und die hohe elektrische Sicherheit der Kurzhubtasten mit dem guten Schutz, den die Folie bietet. Die folienabgedeckte Kurzhubtastatur ist meist die teuerste, aber auch elektrisch sicherste Variante. Der Kurzhubtaster ist ein hermetisch abgeschlossenes und getestetes Bauelement, bei dem die Kontaktsicherheit und Langlebigkeit nicht erst nach der Montage der Tastatur geprüft werden muss. Diese elektrische Sicherheit wirkt sich in Kleinserien sehr positiv aus, da man einen technologisch geringeren Aufwand in der Qualitätskontrolle hat.

Folientastaturen bieten in der Industrie eine Möglichkeit, Dateneingaben in rauen Umgebungen mit hohem Qualitätsstandard durchzuführen. Auf Grund des Herstellungsprozesses sind sie schon im Bereich kleinerer und mittlerer Stückzahlen eine sehr interessante Alternative zu herkömmlichen Tastaturen und anderen Techniken.

Industriezweige mit kleinen Stückzahlen wie Anlagen- und Maschinenbauer setzen auf diese Technik ebenso wie Firmen der Medizin- und Lebensmittelindustrie, die spezielle Eigenschaften der Hygiene oder Reinigungsmöglichkeiten benötigen.

*Guido Kopping ist Product Manager I/O-Devices bei GeBE.
