Kontaktlose Stromsonden für elektrische Motorantriebe Hochfrequente Gleichtaktströme erkennen

HF-Gleichtaktströme können Motorlager beschädigen und elektrische Geräte stören. CMC-Stromsonden machen das Bedrohungspotenzial erkennbar.

Anbieter zum Thema

ODU GmbH & Co. KG

ET System electronic GmbH

MTM Power Messtechnik Mellenbach GmbH

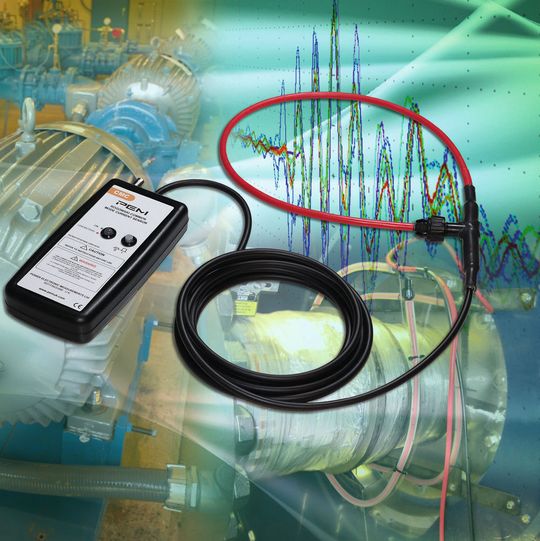

Für beispielsweise Installateure und Entwicklungsingenieure von Elektromotoren hat Power Electronics Measurement ihre neuen kontaktlosen Stromsonden entwickelt, um effektiver Hochfrequenz-Gleichtaktströmen aufspüren zu können, die durch frequenzvariable Antriebe verursacht wurden. Die CMC-Stromsonden-Familie nutzt die Rogowski-Technologie und ermöglicht es, das durch HF-Gleichtaktströme hervorgerufene Bedrohungspotenzial, das Motorlager beschädigen und in der Nähe befindliche elektrische Geräte stören kann, zu erfassen.

Mithilfe der Strommessungen lassen sich geeignete Behebungsmaßnahmen bestimmen, beispielsweise den Einbau von Bürsten, isolierten Lagern oder Drosselspulen und durch weitere Messungen die Effektivität der gewählten Abhilfe beurteilen. Die abgeschirmten Spulen weisen eine hervorragende Festigkeit gegen Spannungsstörungen und eine niederfrequente (-3 dB) Bandbreite auf, wodurch unerwünschte 50/60-Hz-Magnetfelder gedämpft und gleichzeitig der Rauschabstand (SNR, Signal-to-Noise Ratio) bei der Messung hochfrequenter Gleichtaktströme maximiert werden.

Verfügbar sind Spulengrößen von 300 bis 1000 mm sowie bei Bedarf auch länger; sie eignen sich daher für den Einsatz mit einem breiten Spektrum von Motorwellen. Selbst mit einem Spulenumfang von 1000 mm können die CMC-Sonden eine hohe Frequenz (-3 dB) >10 MHz erreichen.

Die Sonden sind in drei Empfindlichkeitsstufen zur Messung von Lagerströmen bis zu 37,5 A, 75 A oder 150 A Spitze lieferbar. Der erfasste Spitzenstrom entspricht einer maximalen Ausgangsspannung von ±7,5 V bei Verbindung mit einem Oszilloskop-Eingang über den verfügbaren BNC-Ausgang.

Die Power Electronic Measurements Ltd (PEM) ist ein etablierter Spezialist in der Entwicklung und Herstellung von Breitband-Strommessgeräten auf Basis der Rogowski-Technologie.

Die im Jahre 1991 gegründete Firma Power Electronic Measurements war Vorreiter des universellen Breitband-Rogowki-Transducers und bietet auch weiterhin moderne Rogowski-Messumformer für ein weites Spektrum von Anwendungen und Branchen an. Das Unternehmen steht Ingenieuren mit Problemen bei der Strommessung mit Beratung und Unterstützung hilfreich zur Seite.

Das Unternehmen exportiert in mehr als 35 Länder weltweit und zählt viele der weltweit führenden Technikfirmen und Forschungsinstitute zu seinen Kunden. Über das Angebot von Standard-Produktfamilien hinaus, die eine breite Vielfalt von Kundenanforderungen abdecken, bietet Power Electronic Measurements außerdem kundenspezifische Lösungen an, die von einmaligen Designs bis hin zu Großserien-OEM-Produkten reichen. (KU)
