Software Defindes Radio HF-TRANSCEIVER im RAPID-PROTOTYPING-KIT

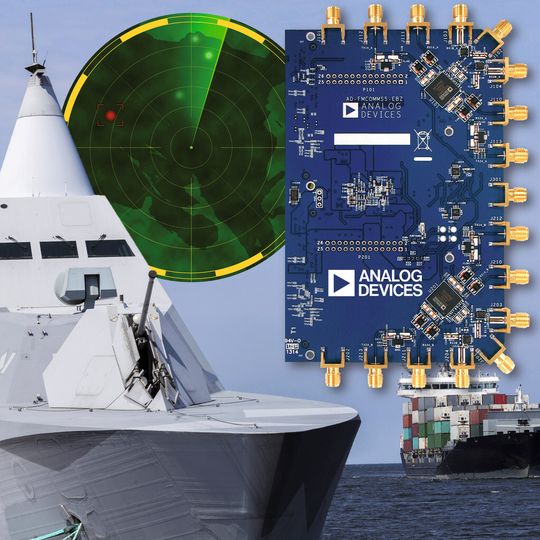

Analog Devices stellt unter der Bezeichnung AD-FMCOMMS5-EBZ ein Software-Defined-Radio-(SDR-)Rapid Prototyping-Kit vor.

Anbieter zum Thema

Ingun Prüfmittelbau GmbH

ROHM Semiconductor GmbH

Analog Devices

Es ist mit zwei 2 x 2 HF-Transceivern des Typs AD9361 sowie zur Vereinfachung und zum schnellen Prototyping mit 4 x 4 MIMO (Multiple-Input Multiple-Output) Wireless-Transceiver-Anwendungen auf Xilinx-Zynq-7000-SoC-Entwicklungsplattformen ausgestattet.

Wide-Bandgap-Halbleiter

Der Weg zum Masseneinsatz in HF- und Mikrowellensystemen

Als Hard-/Software-Systemlösung ist das Kit für die Herausforderungen bei der SDR-Transceiver-Synchronisierung geeignet, die HF- und Analogentwickler bei der Implementierung von Systemen mit MIMO-Architekturen bewältigen müssen. Das Rapid-Prototyping-Kit beinhaltet eine FPGA-Mezzanine-Karte (FMC) mit zwei 2 x 2 HF-Transceivern einschließlich Support-Schaltkreise, Referenzdesigns, Entwicklungs- und Simulationstools für MathWorks und HDL-Code (Hardware Description Language).

Des Weiteren sind Gerätetreiber für Zynq-7000 All Programmable SoCs und Online-Unterstützung für Rapid Prototyping zur Verkürzung der Entwicklungszeit und zur Verringerung von Risiken bei der Entwicklung vorhanden. Der HF-Transceiver arbeitet in einem Frequenzbereich von 70 MHz bis 6 GHz.

Dieses Bauteil besitzt mehrere Funktionen, darunter eine HF-Eingangsstufe, ein Mixed-Signal-Basisbandbereich, Frequenzsynthesizer, zwei A/D-Wandler und zwei direktmischende Empfänger auf einem Chip. Unterstützt werden Kanalbandbreiten von 200 kHz bis 56 MHz. Das Bauteil ist programmierbar und bietet einen verfügbaren Dynamikbereich mit Rausch- und Linearitätswerten nach heutigem Stand der Technik.
