HF-Technik HF-Baugruppen präzise kontaktieren

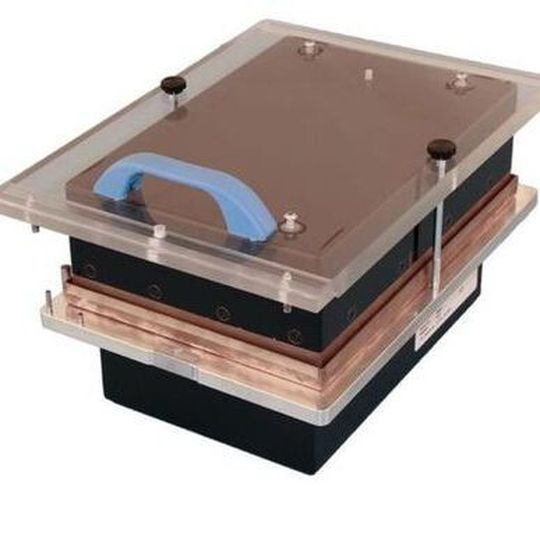

Die Hochfrequenz-Austauschsätze ATS 21xx/HF von INGUN Prüfmittelbau wurden speziell für die manuellen Prüfadapter der MA 21xx- und MA 32xx-Serie entwickelt. Mit diesen lassen sich hochsensible HF-Baugruppen präzise und prozesssicher kontaktieren.

Anbieter zum Thema

Ingun Prüfmittelbau GmbH

dataTec AG

Würth Elektronik eiSos GmbH & Co. KG

Die den Austauschsatz umgebenden und mit hoher Präzision gefertigten Kupferhauben dienen aufgrund ihrer Schirmdämpfung sowohl zur hochfrequenten und HF-gerechten Abschirmung der hochsensiblen HF-Baugruppe vor von außen einwirkenden Störsignalen, als auch zum Schutz des Bedienpersonals vor von innen abstrahlenden, übermäßigen Hochfrequenzfeldern.

Die Kontaktierung der HF-Baugruppe erfolgt im Wesentlichen mit geometrisch abgestimmten Hochfrequenzstiften für eine reflexionsarme und verlustfreie Übertragung der zu messenden Hochfrequenzsignale.

Zur Anbindung der HF-Baugruppen an das Messsystem aus und in den Abschirmbereich stehen definierte, optional erhältliche, EMV-gerechte Schnittstellen zur Verfügung. Für den Aufbau eines Funknetzes innerhalb der Kammer ist ein Ausbau mit Absorbern optional erhältlich.

Die Hochfrequenz-Austauschsätze können werkzeuglos und ohne Nachjustage gerüstet werden und sind sowohl mit als auch ohne interne Zwischenschnittstelle erhältlich.

Für die manuelle Prüfadapterserien MA 21xx und MA 32xx ist eine Vielzahl Zubehörartikeln erhältlich. Alle Zubehörteile sind so ausgelegt, dass Sie an sämtliche Baugrößen der MA 21xx- und MA 32xx-Serie angebracht werden können.

(ID:43532557)
