Kompakte RJ45-Keystone-Buchse Grundpfeiler für gute Verbindungen im Netzwerk

Anbieter zum Thema

PANDUIT

ACTRON AG

SAB Bröckskes GmbH & Co KG

MES Electronic Connect GmbH & Co. KG

Mit einem neuen geschirmten RJ45-Keystone-Modul bietet Panduit eine technologisch interessante Lösung: kompakt im Design, im Betrieb leistungsstark und auf hohe Anforderungen ausgelegt. Wer zukunftssicher verkabeln will, ist damit gut aufgestellt.

Keystone-Buchsen sind zentrale Komponenten in strukturierten Kupferverkabelungssystemen. Sie dienen als modulare Schnittstellen für Netzwerkverbindungen und lassen sich dank standardisiertem Design einfach in Patchfelder, Anschlussdosen oder Brüstungskanäle integrieren.

Durch ihre Kompatibilität mit verschiedenen Trägersystemen haben sich Keystone-Module als Standardlösung in modernen IT- und Kommunikationsinfrastrukturen etabliert – von klassischen Büroinstallationen bis hin zu komplexen Enterprise- und Industrieumgebungen.

Bildergalerie

Bildergalerie mit 6 Bildern

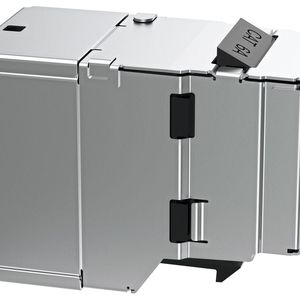

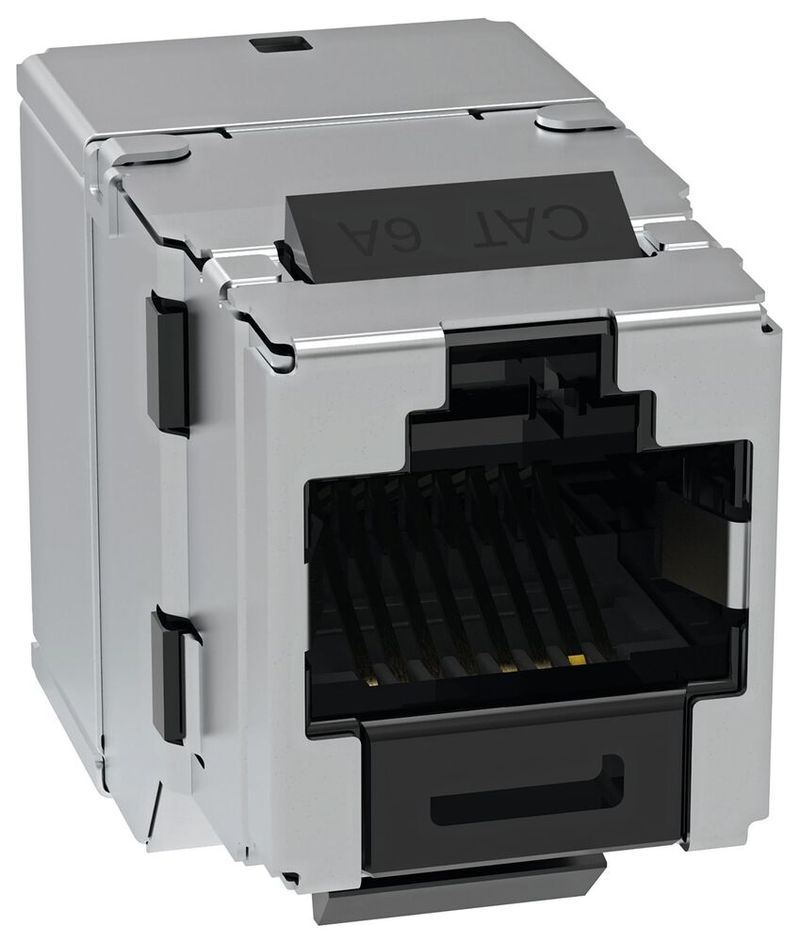

Die neue RJ45-Keystone-Buchse SKJ6X88BL vereint laut Panduit kompaktes Design mit hoher Leistungsfähigkeit. Sie punktet durch Betriebssicherheit, Modularität und Wartungsfreundlichkeit – insbesonderein Bezug auf PoE-Tauglichkeit, EMV-Verhalten und Fehlertoleranz. Die geringe Einbautiefe bietet beim Einbau in Hohlwanddosen, Unterputzdosen oder Brüstungskanälen Vorteile.

Geschirmte Keystone-Buchsen, auch Jacks genannt, sind Anschlusskomponenten innerhalb eines geschirmten Kupferverkabelungssystems wie dem NetKey-System des amerikanischen Herstellers. Die Bedeutung solcher Keystone-Jacks in der Netzwerkinfrastruktur wird jedoch häufig unterschätzt. Die neue Buchse SKJ6X88BL von Panduit dient im End-to-End-Verbund als kostengünstige Schnittstelle für den hohen Bandbreitenbedarf von Kommunikationsnetzen in der Gebäudeverkabelung – heute und in Zukunft.

Keystone-Jacks: Die technischen Grundlagen

Ein Keystone-Jack ist ein modularer, genormter Steckverbinder zur Integration in Patchfeldern, Anschlussdosen in Brüstungskanälen, Bodentanks oder Wandmodulen. Typische Komponenten sind zum Beispiel thermoplastische Kunststoffgehäuse mit hoher mechanischer Festigkeit, IDC-Anschlüsse (Insulation Displacement Connectors) sowie der frontseitige Anschluss RJ45 nach IEC 60603-7.

Die Litzen des geschirmten Kabels werden nach dem Verdrahtungsstandard TIA/EIA-568A bzw. B aufgetrennt und mittels IDC-Technik auf den Steckverbinder gecrimpt, wodurch eine gasdichte, lötfreie und mechanisch stabile Verbindung nach ANSI/TIA-568.2-D gesichert wird. Die IDC-Anschlüsse müssen dabei den Spezifikationen der jeweiligen Kategorie (hier Cat.-6a gemäß ISO/IEC 11801-1:2017) genügen.

Im Allgemeinen erhält man Keystone-Jacks für die Kategorien Cat.- 5e, Cat.- 6 und Cat.- 6a mit folgenden Merkmalen:

• Cat.-5e: bis 100 MHz, bis 1 GBit/s,

• Cat.-6: bis 250 MHz, bis 1 GBit/s mit verbessertem NEXT-Verhalten,

• Cat.-6a: bis 500 MHz, bis 10 GBit/s (10GBase-T, IEEE 802.3an).

Zusätzlich sind geschirmte und ungeschirmte Varianten verfügbar, wobei in Umgebungen mit einem hohen elektromagnetischen Störpotenzial (EMI) – insbesondere in Industrieumgebungen gemäß EN 50174-2 – geschirmte Lösungen bevorzugt werden.

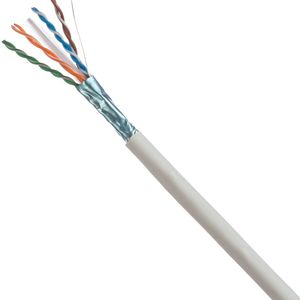

Da die Leistungsfähigkeit eines Netzwerkes stark von der Qualität der Verbindung zwischen der Keystone-Buchse und dem zugehörigen Installationskabel abhängt, empfehlen Netzwerkexperten geeignete Kabeltypen für die Keystone-Buchsen. Diese müssen mindestens Cat.-5e/ 6, besser Cat.-6a bzw. 7, 7a Twisted-Pair-Kabel nach IEC 61156-5 aufweisen. Die Installation sollte gemäß EN 50174-1/-2 erfolgen, einschließlich definierter Mindestbiegeradien und definierter Abisolierlängen.

Kabelintegration und Störschutz mit Keystone-Jacks

Wichtig bei der strukturierten Verkabelung ist die Einhaltung der Grenzwerte für NEXT (Near-End Crosstalk), FEXT (Far-End Crosstalk), für die Einfügedämpfung (Insertion Loss) und die Rückflussdämpfung (Return Loss) nach ANSI/TIA-568.2-D.

In der strukturierten Gebäudeverkabelung sind Keystone-Jacks eine zentrale Komponente nach ISO/IEC 11801. Ihr Einsatzgebiet reicht von Bürogebäuden über Industriehallen bis hin zu Rechenzentren:

• VoIP (Voice over IP) und andere IP-basierte Dienste,

• High-Speed-Internet (bis zu 10GBASE-T),

• Rechenzentren für Out-of-band-Verbindungen.

Um künftigen Anforderungen wie Cloud Computing, Virtualisierung oder IoT-Integration gerecht zu werden, ist der konsequente Einsatz von Cat.-6a-Komponenten ideal, um Datenraten bis zu 10 GBit/s bei maximaler elektromagnetischer Verträglichkeit zu gewährleisten. Das Unternehmen bietet im gesamten NetKey-Programm verschiedene geschirmte und ungeschirmte Netzwerkkabel für Kupfer oder Glasfaser an.

Netzwerkkomponenten für Deutschland, Österreich und die Schweiz

Im Rahmen der Keystone-Anwendungen gibt es jetzt eine Reihe von Netzwerkkomponenten speziell für den Einsatz in Deutschland, Österreich und der Schweiz. Mit zertifizierter Performance nach den Normen ISO 11801 Klasse EA, IEEE 802.3an-2006 10GBASE-T und ANSI/TIA-568.2-E Kategorie 6A unterstützt das geschirmte Keystone-Modul alle Anwendungen mit hoher Bandbreite.

Dazu zählen beispielsweise die Anbindung von High-End-Workstations an Switches, Switch-to-Switch-Links, Storage Area Networks, die Aggregation von Gigabit-Ethernet-Kanälen, Echtzeit-Finanztransaktionen, Streaming, Animationen, Simulationen oder medizinische Bildgebung. Durch den einheitlichen Keystone-Formfaktor sind die Buchsen SKJ6X88BL mit anderen Komponenten der NetKey-Serie kompatibel.

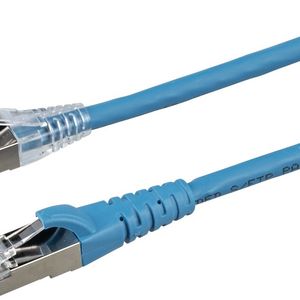

Neben der neuen Keystone-Buchse bietet das Unternehmen auch NetKey HDMI-, USB- oder Glasfaser-Steckverbinder an. Darüber hinaus bietet das amerikanische Familienunternehmen verschiedene Netzwerkabel und Steckverbinder an, wie das Cat.-6a-Patchkabel in zwei verschiedenen Ausführungen.

Diese geschirmten Kabel mit einem Durchmesser von 26 AWG sind halogenfrei und raucharm (LSZH = Low Smoke Zero Halogen) nach IEC60332-1-2 ausgeführt. Die S/FTP-Patchkabel (einzeln geschirmte Aderpaare mit zusätzlichem Gesamtschirm um alle Aderpaare) gibt es sowohl in Cat.-6- als auch in Cat.-6-a-Ausführung. Die Längen sind von 1 bis 15 m skalierbar und es kann zwischen den Farben Blau (BU) und International Grau (IG) gewählt werden.

Leitkongress zu Trends und Einsatz moderner Steckverbinder

Anwenderkongress Steckverbinder in Würzburg

Der Anwenderkongress Steckverbinder beleuchtet praxisorientiert technische Aspekte beim Design und Einsatz moderner Steckverbinder. In Praxis-Workshops vermitteln hochkarätige Experten Steckverbinder-Grundlagen, spezifisches Knowhow und helfen bei der Auswahl des richtigen Steckverbinders.

Der Kongress ist eine in Europa einzigartige Veranstaltung, die sich den Themen rund um das Steckverbinder-Design, Design-in, Werkstoffe, Qualifizierung und Einsatz von Steckverbindern widmet.

Jetzt anmelden!

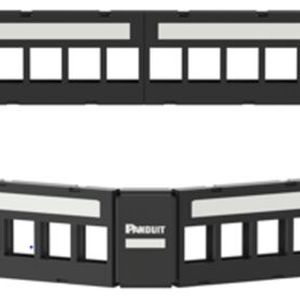

Für die Integration in die zentrale Gebäude- oder Etagenverteilung stehen verschiedene Netzwerkverteilerschränke oder Wandgehäuse sowie entsprechende Patchfelder für die Keystone-Integration zur Verfügung. Mit den Patchfeldern mit modularen Keystone-Ports lässt sich so eine sehr flexible Netzwerkarchitektur aufbauen. Bei der Auswahl der Buchsen sind wesentliche Eigenschaften und Qualitätsmerkmale zu beachten. In der Regel werden geschirmte Keystone-Buchsen mit mindestens 750 Steckzyklen nach IEC 60603-7 geprüft. Das amerikanische Familienunternehmen testet die geschirmten Keystone-Buchsen sowie das gesamte NetKey-System mit 2.500 Steckzyklen. Auch die Einfügedämpfung muss unter den definierten Grenzwerten nach TIA-568.2-D liegen.

Der Stecker SKJ6X88BL übertrifft die Channel-Anforderungen nach ANSI/TIA-568.2-E Kategorie 6A und ISO 11801 Klasse EA bei variablen Frequenzen bis zu 500 MHz. Genauso verhält es sich bei der Channel- und Komponentenleistung nach ANSI/TIA-568.2-E und ISO 11801 Kategorie 6A bei variierenden Frequenzen bis zu 500 MHz. Der Stecker arbeitet zuverlässig im Temperaturbereich von –10 bis 75 °C.

Darüber hinaus ist jede einzelne Buchse mit einer eindeutigen Seriennummer gekennzeichnet, die in Verbindung mit einer Qualitätskontrollnummer die komplette Rückverfolgbarkeit im Fehlerfall ermöglicht. Das geschirmte Modul bietet eine integrierte 360° Schirmauflage – ohne zusätzliche Montageschritte. Es ist nach UL 1863 gelistet und kann somit als Zubehör für Kommunikationsverkabelungen eingesetzt werden. Darüber hinaus erfüllt die Buchse den CSA-Standard C22.2 sowie die UL 2043 und kann somit in Räumen mit Klimatisierung verbaut werden. Ein Punchdown-Werkzeug von Panduit für Schneid-Klemm-Kontakte (PDT110) stellt sicher, dass die Leiter vollständig terminiert sind. (kr)

* Dipl.-Ing., MBA, Martin Kandziora ist Senior Manager Marketing EMEA bei Panduit in Schwalbach.
