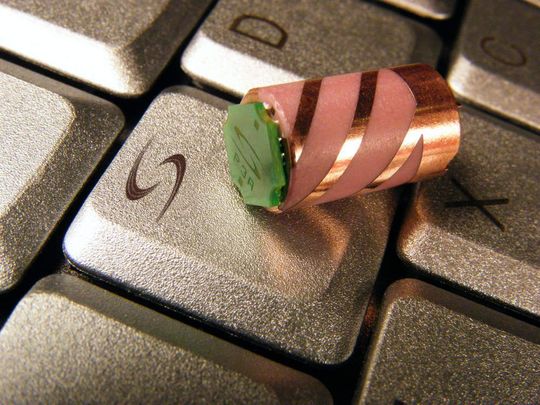

Das Nahfeld der Antennen bleibt in sehr engem Rahmen

Sarantels GeoHelix-Antennen kombinieren Materialien (Keramik mit hoher Dielektrizitätskonstante), Formgebung (Schleifentopologie) und Struktur (Symmetrie) in einer Art und Weise, dass das Nahfeld der Antennen in einem sehr engen Rahmen bleibt. Gleichzeitig ergibt sich ein hoher Antennengewinn und somit eine verbesserte Positionsgenauigkeit, wenn sich die Antenne in Körpernähe beziehungsweise in Städten befindet oder das Satellitensignal aus sonstigen Gründen nur marginale Werte aufweist.

Diese Technologie unterscheidet sich grundlegend von allen anderen Antennentechnologien, und sie bietet einige sehr wichtige Vorteile: Zum Beispiel lassen sich damit sehr kleine CP-Antennen realisieren (Quadrafilar Helix Antenna); das Nahfeld der Antenne kann im dielektrischen Kern gespeichert werden, wodurch sich die Energiemenge verringert, die vom Körper absorbiert werden kann; außerdem lassen sich damit Antennen fertigen, deren Richtcharakteristik in der Nähe des menschlichen Körpers nicht beeinträchtigt wird.

• Materialien: Weil GeoHelix-Antennen ihre Nahfeld-Energie innerhalb ihres Keramikkerns speichern, sind sie weniger anfällig für Energieverluste und haben keine Fehlabstimmungen in der Nähe des menschlichen Körpers, weil die Resonanzfrequenz des Dipols nicht von der Hand des Anwenders beeinträchtigt wird, mit der er das Telefon festhält. Der Grund hierfür: Der abstrahlende Teil der GeoHelix-Antenne ist gegenüber dem Telefon entkoppelt. Dadurch verkleinert sich das Nahfeld auf 2 bis 3 mm, während das Nahfeld einer konventionellen Antenne bis zu 1 m weit reichen kann.
• Form: Zusätzlich erzeugt die GeoHelix-Antennenschleifentechnologie den Effekt eines sich gegen den Uhrzeigersinn drehenden Dipols (in der Draufsicht von oben). Zusätzlich wird ein omnidirektionales Abstrahlmuster erzeugt, was den Empfang der rechtsgerichteten zirkular polarisierten GPS-Signale optimiert. GeoHelix-Antennen weisen typischerweise einen Strahlungswinkel von über 130° auf, so dass auch Satelliten in der Nähe des Horizonts erfasst werden können. Damit steigt die Positionsgenauigkeit in Straßenschluchten deutlich.
• Symmetrie: Die GeoHelix-Struktur ist symmetrisch und schwingt unabhängig vom Gehäuse: Ströme, die in den abstrahlenden Teil der GeoHelix-Antennen eindringen, addieren sich innerhalb dieser Sektion auf Null. Das abstrahlende System der GeoHelix-Antenne ist der sich intern drehende Dipol, der von der symmetrischen Einspeisung erzeugt wird.
