Längenmesssysteme Genauigkeiten der Toleranzklasse ±15 µm

Anbieter zum Thema

FAULHABER Antriebssysteme

IBR Leiterplatten GmbH & Co. KG

DMB Technics AG

DR. JOHANNES HEIDENHAIN GmbH

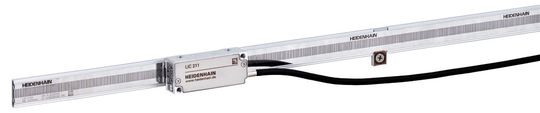

In vielen Anwendungen sind hohe Zuverlässigkeit und große Anbautoleranzen wichtiger als das letzte Quäntchen Genauigkeit. Für diese Einsatzfelder gibt es von HEIDENHAIN ein offenes Längenmessgerät mit absoluter Positionserfassung. Das LIC 2100 ermöglicht einen unkomplizierten Einbau und begnügt sich maschinenseitig mit einer einfachen mechanischen Auslegung des Montagebereichs. Trotzdem erreicht es Genauigkeiten der Toleranzklasse ±15 µm. Der Abstand der Abtasteinheit zum Maßband darf bis zu einem Millimeter variieren (0,75 mm ±0,5 mm bei Klebemontage, 0,75 mm +0,5 mm/-0,25 mm bei Montage mit Aluminiumträger), seitlich ist ein Versatz um ±1 mm erlaubt. In den drei Achsen darf sich die Abtasteinheit um jeweils ±1 Grad zum Maßband verdrehen (Rollen, Nicken und Gieren). Die Messlänge liegt im Standardprogramm bei max. 3020 mm; kundenspezifisch sind bis zu 6020 mm möglich.
