FlexRay Gateways einfach konfigurieren

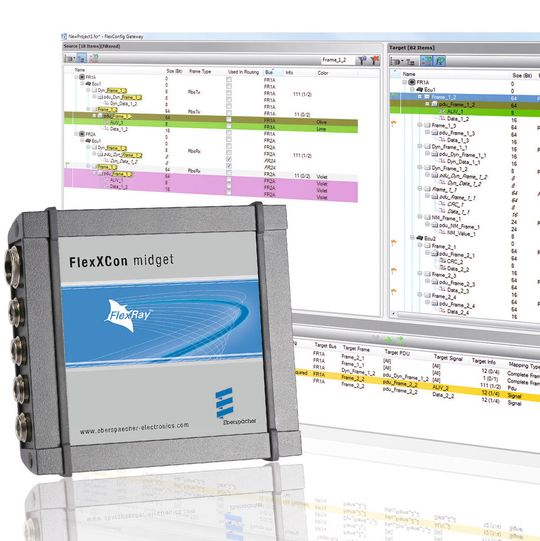

Für die einfache und schnelle Konfiguration von Gateways zwischen CAN- oder FlexRay-Netzwerken hat Eberspächer Electronics das Update 3.0 der leistungsstarken Konfigurationssoftware FlexConfig RBS entwickelt, das ab Dezember 2013 mit zahlreichen neuen Features erhältlich ist.

Anbieter zum Thema

ET System electronic GmbH

MEV Elektronik Service GmbH

IBR Leiterplatten GmbH & Co. KG

Eberspächer Electronics GmbH & Co. KG

So wurde in der Version 3.0 ein komplettes Re-Design des Gateway Editors durchgeführt. Gateways können nun teilautomatisiert erstellt werden indem für identische Signale automatisch Routings angelegt werden können. Zudem besteht die Möglichkeit, dass Signale beim Anlegen eines freien Routings automatisch auf den physikalischen Wertebereich des Zielelements skaliert werden. Dies senkt den benötigten Zeitaufwand für die Erstellung eines Gateways enorm. Durch weitere Hilfsmittel wie umfangreiche Sortier- und Filter-Mechanismen sowie der Hervorhebung passender Zielelemente bei der Auswahl eines Quellsignals bleibt dabei ein Maximum an Übersichtlichkeit gewährleistet.

Routingtabellen für Dokumentationszwecke

Neu bei FlexConfig RBS 3.0 ist auch die Option, Routingtabellen für Dokumentationszwecke in verschiedene Formate zu exportieren sowie diese zu drucken. Dies erleichtert die Archivierung und den Austausch mit anderen Systemen erheblich.

Weiteres Highlight des Updates ist das Anlegen von CAN-Ethernet oder FlexRay-Ethernet Gateways. Durch das Anlegen von Userfunctions ist es möglich, Nachrichten und Signale auf die Ethernet-Schnittstelle zu routen. Dabei kann auch Middleware wie z.B. SOME/IP über die Userfunction-Schnittstelle eingebunden werden.

Neues in FlexConfig RBS 3.0 auf einen Blick:

• Gateways können teilautomatisiert angelegt werden.

• Umfangreiche Filter- und Sortier-Mechanismen im Gateway-Editor verfügbar.

• Hervorheben passender Zielelemente während des Routens.

• Physikalische Werte können automatisch skaliert werden.

• Export und drucken von Mappingtabellen.

• CAN-Gateways können ohne Netzwerkbeschreibungsdatei (CANdb) angelegt werden.

• Signale können durch den Einsatz von Userfunctions auf Ethernet geroutet werden.

• Checksummenberechnung für verschiedene OEMs wird automatisch eingebunden.

(ID:42434473)
