Für Industriestromversorgungen

PWM-Controller-ICs Für Industriestromversorgungen

16.10.2024 Von Dipl.-Ing. (FH) Thomas Kuther 1 min Lesedauer

Anbieter zum Thema

SPEA GmbH Systeme f. professionelle Elektronik und Automation

ROHM Semiconductor GmbH

TRACO ELECTRONIC GMBH

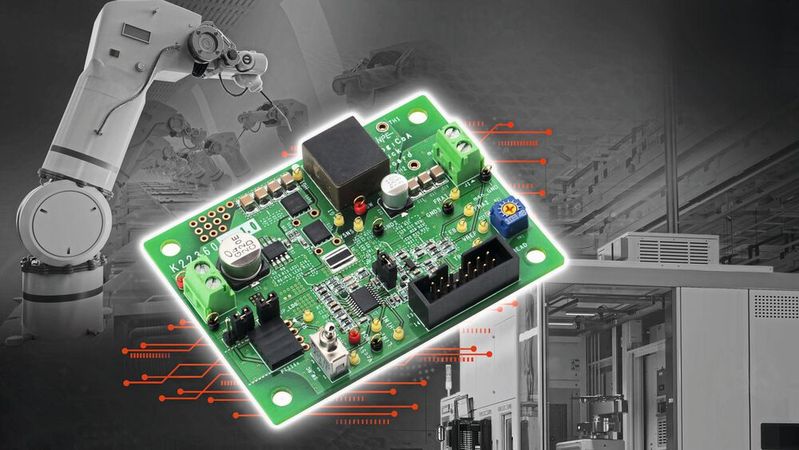

Rohm hat externe FET-Controller-ICs mit PWM-Stromregelung entwickelt, die für die AC/DC-Stromversorgung in verschiedenen industriellen Anwendungen optimiert sind. Die Massenproduktion wurde bereits für vier Varianten zur Ansteuerung einer breiten Palette von Leistungshalbleitern gestartet: BD28C55FJ-LB für Niederspannungs-MOSFETs, BD28C54FJ-LB für Mittel- bis Hochspannungs-MOSFETs, BD28C57LFJ-LB für IGBTs und BD28C57HFJ-LB für SiC-MOSFETs.

Obwohl sich die weltweite Halbleiterknappheit zu entspannen beginnt, bleibt das Angebot an Halbleiterbauelementen für Stromversorgungen in industriellen Anwendungen weiter hinter der Nachfrage zurück. Dies gilt insbesondere für PWM-Controller-ICs, bei denen die begrenzte Anzahl von Herstellern zu chronischen Lieferengpässen und damit zu zahlreichen Anfragen für Produktentwicklungen führte.

Rohm hat daher PWM-Controller-ICs entwickelt, die den strengen Gehäuse- und Leistungsanforderungen des Industriemarktes gerecht werden. Je nach Eingangs-Wechselspannungsbereich der Anwendung wird eine Vielzahl von Halbleitern für die Stromversorgungsschaltung verwendet. Jeder dieser Halbleiter erfordert unterschiedliche Unterspannungsabschaltungen, um ein thermisches Durchgehen bei einem Abfall der Versorgungs-/Gate-Spannung zu verhindern. Zur Lösung dieses Problems bietet ROHM nun vier Varianten mit unterschiedlichen Unterspannungsabschaltstufen an.

Die neuen Produkte zeichnen sich durch einen Eingangsspannungsbereich von 6,9 bis 28,0 V, einen Schaltungsstrom von bis zu 2,0 mA, einen maximalen Einschaltstrom von 75 µA und ein maximales Tastverhältnis von 50 Prozent aus. Sie werden im Standardgehäuse SOP-J8 (entspricht JEDEC SOIC8) angeboten. Die Produkte sind Pin-zu-Pin-kompatibel zu Standardprodukten, die üblicherweise in Stromversorgungsschaltungen verwendet werden, und reduzieren so den Aufwand für Re-Design und Modifikation. Alle Varianten sind mit einer selbsterholenden Unterspannungs-Lockout-Funktion (UVLO) mit Spannungshysterese ausgestattet. Dadurch wird die Anwendungszuverlässigkeit erheblich verbessert, da der Schwellenspannungsfehler auf ±5 Prozent reduziert wird, verglichen mit den typischen ±10 Prozent von Standardprodukten.

Die für Langzeitversorgung ausgelegten ICs gewährleisten den kontinuierlichen Betrieb von langlebigen Industrieanlagen. Künftig wird die Produktreihe um Modelle für die Ansteuerung von Hochspannungs-MOSFETs und GaN-Bauelementen erweitert. In Planung sind auch Varianten, die ein maximales Tastverhältnis von 100 Prozent unterstützen.

Artikelfiles und Artikellinks

Link: Mehr bei Rohm

(ID:50204062)
