EMV-Prüfungen Erzeugt Radarpulse mit Feldstärken von 600 V/m

Eine Dual-Mode-Solid-State-Verstärker für das Frequenzband von 0,8 bis 3,2 GHz mit einer Dauerleistung von 500 W und eine Pulsleistung von 900 W bietet Instruments for Industry (IFI), ein Unternehmen der AMETEK Compliance Test Solutions.

Der Verstärker eignet sich ideal für den Einsatz in EMV-Laboren und bei vielen OEM-Herstellern in der Automobilindustrie. Mit dem Gerät lassen sich Radarpulse zusammen mit Breitbandantennen von bis zu 600 V/m erzeugen. Bei Einsatz von Schmalband-Antennen bietet der S31-500-900P genügend Leistung, um zu übertesten und damit einen Zugewinn an Sicherheit der Prüfaussage zu erhalten.

Diese Dual-Mode-Verstärker arbeiten mit der bewährten GaN-Technik. Das ermöglicht einen kombinierten, leistungsstarken Puls- und Dauerbetrieb für breitbandige Prüfungen im Automobilbereich sowie anderen leistungsintensiven Anwendungen.

Der S31-500-900P erlaubt Pulsweiten von bis zu 570 µs, Pulswiederholfrequenzen von 0 bis 100 kHz sowie Anstiegs- und Abfallzeiten von 15 ns bei einem Tastverhältnis von bis zu 10% im Pulsbetrieb. Die Funktionalität des Verstärkers wird ergänzt durch Schutz gegen jegliche Fehlanpassung am HF-Ausgang, interne Vorverstärkung für Nennleistung bei maximal 0 dBm am Eingang und interne Systemdiagnose.

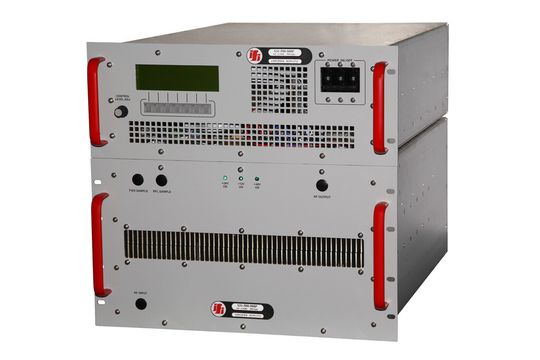

Der Verstärker besteht aus zwei Einheiten: einem Stromversorgungseinschub mit Abmessungen von 17,8 cm x 48,3 cm x 63,8 cm und einem Verstärkereinschub mit Abmessungen von 26,7 cm x 48,3 cm x 63,8 cm. Das Gerät ist für einen Betriebstemperaturbereich von 0 bis 50 °C ausgelegt.
