Taktgeneratoren Erzeugen beliebige Frequenzen zwischen 10 und 200 MHz

Anbieter zum Thema

Jauch Quartz GmbH

GLYN GmbH & Co. KG

Würth Elektronik eiSos GmbH & Co. KG

Arrow GmbH Vertriebsbüro Braunschweig

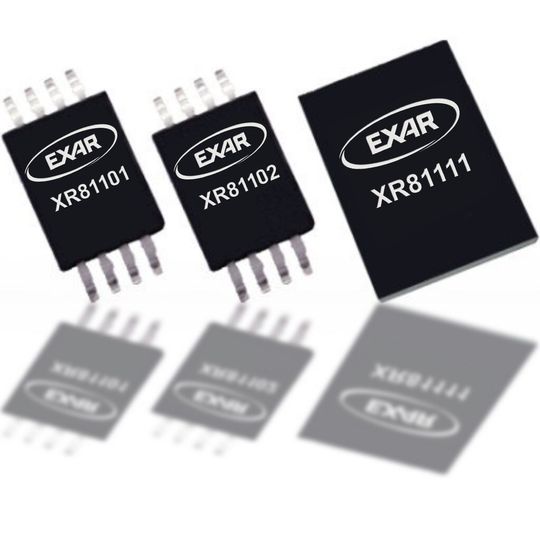

Die universelle Taktgeneratoren der Familie XR81101/02/11 von Exar (Vertrieb: setron) erzeugen mithilfe eines hochflexiblen Delta-Sigma-Modulators und eines Breitband-VCOs beliebige Frequenzen im Bereich von 10 bis 200 MHz. Zusammen mit Standard-Quarzen oder einem externen Systemtakt können diese Bauteile zur Unterstützung einer Vielzahl von Anwendungen verwendet werden. Zur Produktfamilie gehört auch ein PLL-Block mit niedriger Leistung und einer um 40% niedrigeren Leistungsaufnahme als äquivalente Bauteile. Da sie pinkompatibel zu im Markt eingeführten Standards sind, bieten die im TSSOP-8 oder FN-10 Gehäuse sitzenden Komponenten Möglichkeiten zur Steigerung der Leistungseffizienz bei einem attraktiven Preis.

Die PLL arbeitet entweder mit einem Quarz oder einem bereitgestellten Takt und beinhaltet sowohl einen ganzzahligen Teiler als auch einen hochauflösenden (<1 Hz) Fractional Divider zur Flexibilitätssteigerung bei der Generierung beliebiger Taktfrequenzen. Darüber hinaus können bis zu vier verschiedene Einstellungen des Frequenzvervielfachers gespeichert und somit in verschiedenen Konfigurationen die Anzahl der verschiedenen Bauelemente in der BOM reduziert werden. Die XR811xx-Familie bietet weiterhin eine Auswahl verschiedener Ausgangstreiber wie LVCMOS, LVDS oder LVPECL. Andere Takt-Multiplier und/oder Treiberkonfigurationen sind in dieser Taktgeneratorfamilie auf Anfrage möglich.

Produkteigenschaften:

• XR81101-AA02, XR81102-CA02, XR81111-CA04: werksseitig konfiguriert

• Flexible Technologie für verschiedene Fassungen

• Flexibler Quarz- oder Takteingang

• 25 MHz paralleler resonanter Quarz (XR81101/02/11)

• 10-60 MHz Quarz oder Takt

• CMOS/LVDS/LVPECL Ausgänge beliebiger Frequenz

• 125 MHz / 125 MHz / 100 - 156,25 MHz (XR81101/02/11)

• Bis zu 4 Frequenzen wählbar

• CMOS (<250 MHz), LVDS/LVPECL (<1500 MHz)

• 10-1500 MHz, <1 Hz Auflösung

• Niedriger Jitter des Phasenrauschens

• 1,875 MHz - 20 MHz Integer <200 fS

• 12 kHz - 20 MHz Integer <600 fS

• 12 kHz - 20 MHz Fractional <1 pS

• Integer- oder FracN-Architektur

• VCO Bereich: 2 - 3 GHz

• 3,3 V oder 2,5 V Betriebsspannung

• Footprint mit Wettbewerbslösungen kompatibel

• RoHS-konforme TSSOP-8 und QFN-10 Gehäuse

Zielanwendungen:

• Taktgenerierung mit niedrigem Jitter

• Audio-/Video-Equipment

• Industrie- und Medizin-Equipment

• SONET/SDH/OTN Telekommunikations-Equipment

• Gigabit Ethernet (10GE, GE LAN/WAN)

• xDSL, PCIe Systeme, Femtocell

(ID:42954651)
