Das Release 2023 des ECAD-Systems E3.series enthält Erweiterungen in den Applikationen für Schaltschrankaufbau und Kabelplanung. Die Bedienungsergonomie wurde durch erweiterte Zugriffs- und Änderungsmöglichkeiten auf Datenbankinformationen direkt in der Zeichnung weiter verbessert.

Zuken hat das Release 2023 seines ECAD/Fluid- Design-Systems E3.series auf den Markt gebracht. Mit Jahrgang 2023 wurde vor allem die 3D-Funktionalität in den E3.series-Applikationen für den Schaltschrankaufbau (E3.panel) und die Kabelbaumkonstruktion (E3.formboard) in wichtigen Punkten erweitert. Auch die Erstellung und Aktualisierung von Schalt- und Kabelplänen mit den zentralen E3.series-Applikationen E3.schematic und E3.cable wurde feingetuned, um ein intuitives Arbeiten mit einer reduzierten Anzahl von Einzeloperationen zu ermöglichen.

Schaltschrankaufbau in 3D

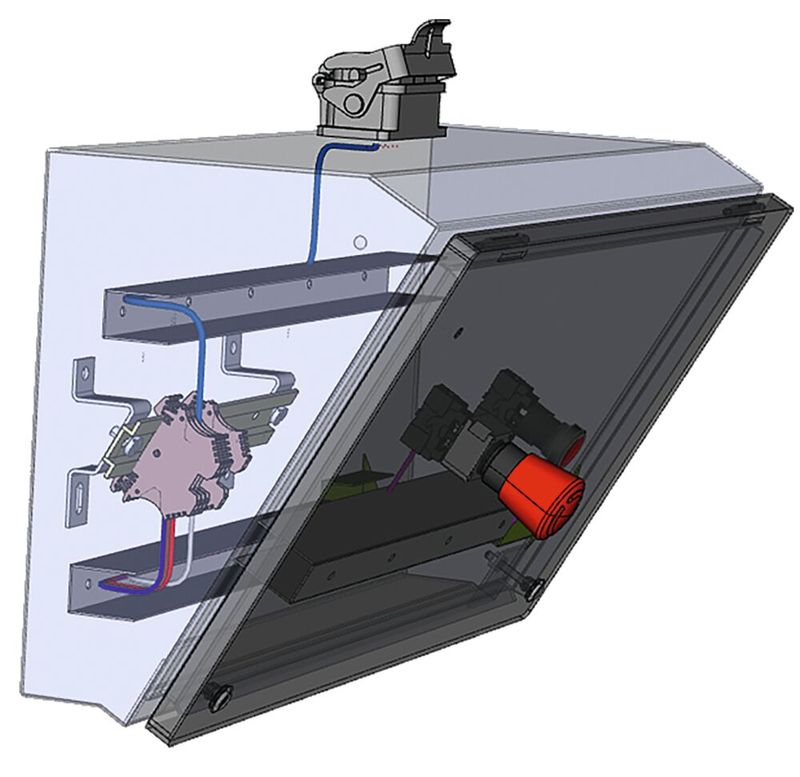

Mit den Erweiterungen der 3D-Funktionalität im Schaltschrankaufbau wurde vor allem den zunehmend beengten Bauräumen für Schaltschränke Rechnung getragen. Elemente wie Montagetafeln können deshalb in beliebigen Winkeln angeordnet und bearbeitet werden.

Bildergalerie

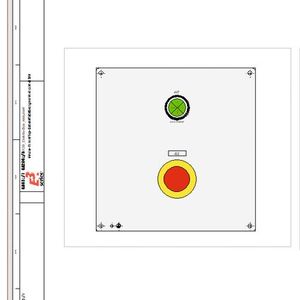

Auch die für die Detailarbeit nach wie vor beliebte 2D-Ansicht von Elementen des Schaltschrankaufbaus wurde durch die Möglichkeit erweitert, mehrere, miteinander verknüpfte 2D-Ansichten zu erzeugen. Auf diese Weise können Detailänderungen in der für die jeweilige Aufgabe am besten geeigneten Ansicht durchgeführt werden. Alle Änderungen in einer Ansicht werden in Echtzeit auf allen anderen Ansichten (zum Beispiel der Rückseite) aktualisiert. Durch die Erweiterung der Querschnittsprüfungen für Anschlagteile und Bauteilanschlusspunkte kann die Auswahl des korrekten Anschlagteils aus einer Gruppe des gewählten Herstellers automatisiert werden. Dies erleichtert die Definition in der Datenbank und unterstützt die automatische Auswahl des richtigen Anschlagteils in der Konstruktion.

3D-Kabelbaumentwicklung

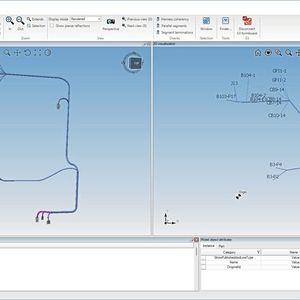

Die 3D-Erweiterungen in den E3.series-Applikationen für die Kabelbaumkonstruktion, E3.3DTransformer und E3.formboard, betreffen insbesondere den Import von 3D-Geometrien aus Mechanik-CAD-Systemen in einer einzigen Operation.

Mit E3.3DTransformer werden die geometrischen Kabelverläufe aus der 3D-Welt in die für die Erstellung der Fertigungsunterlagen für die Kabelsatzkonfektionierung erforderlichen 2D-Ansichten konvertiert und können dann direkt in E3.formboard mit den erforderlichen elektrisch relevanten Informationen wie Steckerbelegung, Kabelbelegung, Leitungsschutzelementen und Bemaßungstabellen ergänzt werden.

Darüber hinaus wurde der Funktionsumfang durch die Möglichkeit erweitert, Harness-XML-Dateien, KBL-Dateien und PLMXML-Dateien direkt einzulesen.

Effiziente Arbeitsabläufe

Das tägliche Arbeiten mit E3.series wurde unter anderem durch erweiterte Zugriffs- und Änderungsmöglichkeiten von Betriebsmitteleigenschaften, Bemaßungen und Bauteilattributen effizienter gestaltet. Bauteil- und Verbindungsinformationen, die bisher nur über ein separates Eigenschaftsfenster geändert werden konnten, können mit der rechten Maustaste direkt in der Zeichnung am Betriebsmittel aufgerufen und geändert oder mit „sprechenden Namen“ versehen werden. Zusätzliche Kontrollen sorgen für die Aufrechterhaltung der Konsistenz und vermeiden unerwünschtes Überschreiben.

Die internationale Version von E3.series Release 2023 in den Sprachen deutsch und englisch ist bereits verfügbar, die multilinguale Version mit allen 12 Sprachen wurde laut Hersteller Ende September ausgeliefert. (kr)
