Elektromagnetische Verfügbarkeit EMV zum Aufkleben: Folie dämpft wie ein Schirmgehäuse

Von Kristin Rinortner 2 min Lesedauer

Anbieter zum Thema

Würth Elektronik eiSos GmbH & Co. KG
CSA Group Bayern GmbH
RECOM Power GmbH

Würth Elektronik bringt mit einer hybriden Absorberfolie eine komfortable Lösung auf den Markt, mit der sich elektromagnetische Interferenzen eindämmen lassen. Die Klebefolie bietet eine Dämpfung von mehr als 40 dB in einem breiten Frequenzbereich.

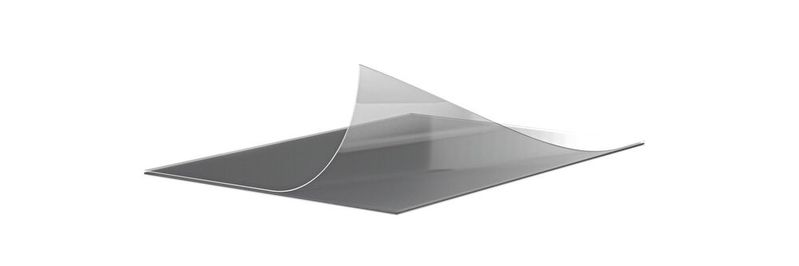

Absorberfolie WE-EMIP: Die Absorberfolie wird einfach auf das zu schützende Bauteil oder auf die Störquelle geklebt.(Bild: Würth Elektronik)
Absorberfolie WE-EMIP: Die Absorberfolie wird einfach auf das zu schützende Bauteil oder auf die Störquelle geklebt.
(Bild: Würth Elektronik)

Die hybride Absorberfolie WE-EMIP aus Absorbermaterial und einer Aluminiumschicht gibt es in den Größen 105 mm × 74 mm; 297 mm × 210 mm oder als Rolle mit den Maßen 15 000 mm× 50 mm. Durch die integrierte Klebeschicht kann die Folie einfach aufgeklebt werden. Würth Elektronik bietet mit diesem Produkt eine einfache Möglichkeit, gestrahlten Emissionen in den Griff zu bekommen und empfindliche Komponenten oder gestörte Bereiche zu schützen. Die Folie bietet laut Hersteller eine bis zu 12-mal höhere Dämpfung bei 100 Hz bis 25 GHz als bisher verfügbare Absorberfolien und ermöglicht Dämpfungswerte, wie sie sonst nur mit Schirmgehäusen erreicht werden können.

Die Metallschicht im EMI-Patch fungiert als Massebezugsebene, wenn sie mit GND verbunden ist. Es stehen eine isolierte und eine nicht isolierte Version zur Verfügung. Bei der nicht isolierten Version besteht die Möglichkeit einer Erdung.

Die Kombination aus Absorber und Metallschicht ermöglicht ein neues Niveau der Schirmung auf Leiterplattenebene. Streufelder werden absorbiert, wodurch nahezu die gleiche Performance wie mit Hilfe von Abschirmgehäusen erreicht wird.

Erhältlich als Blatt oder auf einer Rolle, ist die Folie geeignet für Tests, für EMV-Labore und auch für die Endproduktion. Mit einer Dicke von 0,072 mm ist das EMV-Folie auch für Anwendungen mit begrenzter Höhe geeignet.

Dank der Metallschicht offeriert die Folie eine gute Wärmeleitfähigkeit. Die Aluminiumschicht verteilt die Wärme über ihre gesamte Oberfläche und ist somit effektiver im Wärmemanagement als eine herkömmliche EMV-Absorberfolie.

Funktionsweise der EMV-Folie

Bildergalerie

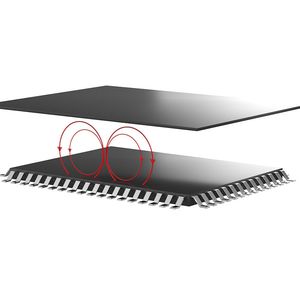

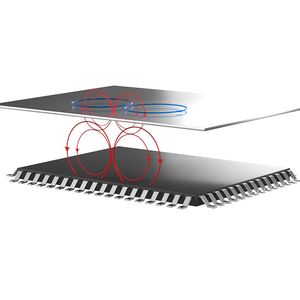

Wird die Absorberschicht mit einer Permeabilität von 100 alleine verwendet, dämpft sie die elektromagnetischen Störungen (Bild 1). Durch die Metallschicht werden elektromagnetische Störungen zwar gedämpft, aber sie lösen Wirbelströme aus, die zu Streufeldern führen (Bild 2).

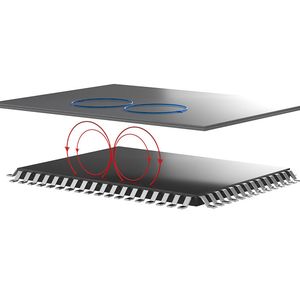

Durch die Kombination der Metall- und der Absorberschicht wird nicht nur die Rückstrahlung verhindert, sondern auch die im Nahfeld gemessene elektromagnetische Strahlung stark reduziert (Bild 3). (kr)
