Gedruckte Elektronik Elmeric entwickelt Löttechnik auf PET

Das schwäbische Start-up-Unternehmen Elmeric ist in der Lage, auf dem Kunststoff PET (Polyethylenterephthalat), einer günstigen Alternative zu Kapton, zu löten. Dazu wird das Leiterbild im Siebdruckverfahren auf den Kunststoff aufgebracht.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

MES Electronic Connect GmbH & Co. KG

Treston Deutschland GmbH

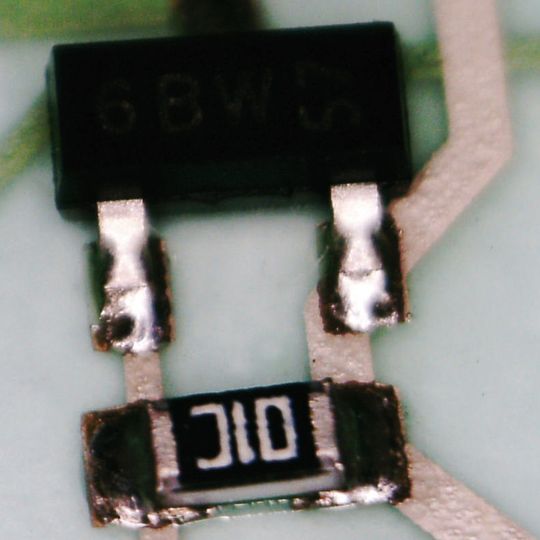

Im additiven Prozess lassen sich auch weitverzweigte Leiterzüge drucken. Eine spezielle Formulierung und der Aufbau des Schaltungsträgers ermöglichen das Benetzen der Lötstellen mit Lot. Die Kunststoff-Leiterplatte lässt sich weiter verarbeiten, wie es in der konventionellen Baugruppenfertigung üblich ist – mit SMD Bauteilen bestücken und in einem Reflow-Prozess löten. Voraussetzung ist ein Lot mit niedrigem Schmelzpunkt.

Denkbares Einsatzgebiet sind große Leiterplattenformate für Flexleiter oder Hybridaufbauten aus gedruckter und konventioneller Elektronik. Und nicht nur einseitige Schaltungsträger sind mit dem Elmeric-Verfahren möglich, sondern auch ein mehrlagiger Leiterplattenaufbau.

Kernkompetenz des 2014 gegründeten Unternehmens ist die Kombination von Elektronik und Drucktechnik, in dem man Druckprozesse in die konventionelle Elektronikfertigung integriert. Ein Beispiel für die Kombination von Design und Funktion ist der 3D-Touch-Slider, welcher 2015 auf der LOPEC als "Bester Prototyp" ausgezeichnet wurde.

Der Touch-Slider beruht auf dem leitfähigen Polymer Clevios PEDOT:PSS von Heraeus; Anwendung und Design stammen von Elmeric sowie FM Siebdruck. Das Polymer Clevios ist transparent, so dass sich hinterleuchtete Schalterflächen herstellen lassen und so flexibel, um es als flaches Substrat zu drucken und dann in die 3D-Form zu bringen.
