Aufgeschraubt Elektrotechnik und Elektronik unter der Lupe: der Raspberry Pi 5

21.11.2023 Aktualisiert am 21.11.2023 Quelle: ELEKTRONIKPRAXIS 0 min Lesedauer

Anbieter zum Thema

In dieser Bildergalerie stellen wir unseren Lesern regelmäßig interessante Elektroniksysteme vor und erklären deren Aufbau. Heute: der Raspberry Pi 5.

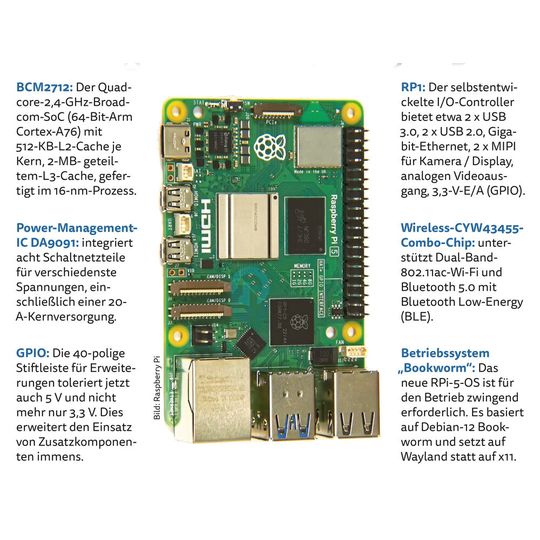

Raspberry Pi 5: Der Versionssprung von Raspberry Pi 4 auf 5 ist immens: Der neue Broadcom-SoC BCM2712 taktet mit 2,4 statt 1,5 GHz. Als Arbeitsspeicher steht dem SoC 32-Bit-LPDDR4X-SDRAM zur Seite. Das Speicher-Subsystem erreicht nach eigenen Angaben 4267 MT/s, in der älteren Version waren es 2000 MT/s. Der schnellere VideoCore VII unterstützt OpenGL ES 3.1 und Vulkan 1.2 und steuert via zweier MicroHDMI-Anschlüsse je ein 4k-Display mit 60 Hertz an – jetzt auch im HDR-Modus. RPi 5 ist mit vier und 8 GB RAM für rd. 70 und 90 € erhältlich. (mk) (Bild: Raspberry Pi) — Raspberry Pi 5: Der Versionssprung von Raspberry Pi 4 auf 5 ist immens: Der neue Broadcom-SoC BCM2712 taktet mit 2,4 statt 1,5 GHz. Als Arbeitsspeicher steht dem SoC 32-Bit-LPDDR4X-SDRAM zur Seite. Das Speicher-Subsystem erreicht nach eigenen Angaben 4267 MT/s, in der älteren Version waren es 2000 MT/s. Der schnellere VideoCore VII unterstützt OpenGL ES 3.1 und Vulkan 1.2 und steuert via zweier MicroHDMI-Anschlüsse je ein 4k-Display mit 60 Hertz an – jetzt auch im HDR-Modus. RPi 5 ist mit vier und 8 GB RAM für rd. 70 und 90 € erhältlich. (mk)
(Bild: Raspberry Pi)

Bildergalerie

Das R&S MXO 5: Im September 2022 hatte Rohde & Schwarz seine neue Oszilloskop-Familie MXO 4 vorgestellt. Ein Jahr später präsentiert man das MXO 5 mit acht analogen Kanälen und erweitert damit die MXO-Familie. Es ist damit der erste Achtkanal-Oszilloskop, das 4,5 Mio. Erfassungen pro Sekunde und mehr als 18 Mio. Messkurven pro Sekunde mit mehreren Kanälen erreicht. Die Oszilloskop-Serie bietet einen Standard-Erfassungsspeicher von 500 Mpts auf allen acht Kanälen gleichzeitig. (heh) (Bild: Rohde & Schwarz)

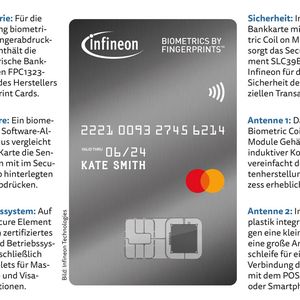

Secora Pay Bio Card: Biometrische Daten werden für die Absicherung von Bezahlvorgängen immer wichtiger, und vom Mobile Banking mit dem Smartphone ist die Authentifizierung des Nutzers über den im Gerät eingebauten Fingerabdrucksensor schon vertraut. Infineon hat dieselbe Funktion nun direkt auf der Bankkarte realisiert. Der übliche Smart Chip wird dabei um einen Fingerabdrucksensor erweitert und beides in die Karte integriert. So kann der Nutzer auch größere Summen kontaktlos bezahlen, ohne eine PIN eingeben zu müssen. (cg) (Bild: Infineon Technologies)

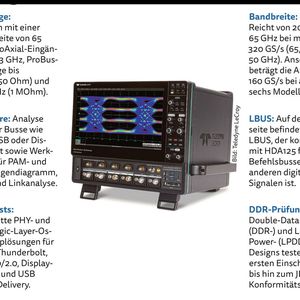

Der WaveMaster 8000HD von Teledyne LeCroy: bietet eine vertikale Auflösung von 12 Bit bei einer maximalen Bandbreite von 65 GHz. Damit ist das Oszilloskop nach Angaben des Herstellers ein Messgerät, um alle Phasen der Produktentwicklung zu unterstützen. Das beginnt von der Charakterisierung von Siliziumchips oder das Debuggen im gesamten Protokoll-Layer. Für Debugging und Embedded-Systeme lassen sich die Funktionen mit einem PCIe- oder USB-Protokollanalysator mit CrossSync PHY Cross-Layer-Analyse kombinieren. (heh) (Bild: Teledyne LeCroy)

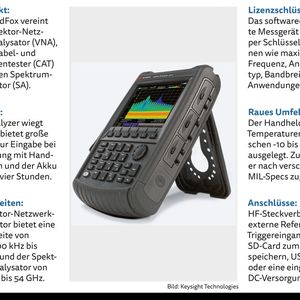

Der Analyzer FieldFox N9912C von Keysight Technologies: ein tragbarer Vektor-Netzwerkanalysator und Spektrumanalysator. Wie der Name bereits andeutet, ist das Messgerät für den mobilen Einsatz konzipiert. Auf der softwaredefinierten Hochfrequenz (HF)-Testplattform stehen dem Anwender mehr als 20 Optionen zur Verfügung. Das Messgerät besteht aus einem Vektor-Netzwerkanalysator (VNA), einem Kabel- und Antennentester (CAT) und einem Spektrumanalysator (SA). Funktionen können mit einem Lizenzschlüssel freigeschaltet werden. (heh) (Bild: Keysight Technologies)

Bildergalerie mit 100 Bildern
