Service-Schnittstelle für Ethernet- und USB-Anwendungen Einfacher Zugriff auf Geräte im Schaltschrank

Mit der Wanddurchführung FrontCom Micro hat Weidmüller die FrontCom-Familie erweitert. Kompakte Bauweise, die Schutzart IP65, zahlreiche Ethernet- und USB-Einsätze sowie die STEADYTEC-Technologie machen die Wanddurchführung zu einer sicheren und flexiblen Service-Schnittstelle für den einfachen Zugriff auf das Schaltschrankinnere.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

dataTec AG

ILME GmbH

Weidmüller Interface GmbH & Co. KG

Für das Programmieren und Parametrieren einer Anlage wird über standardisierte Schnittestellen wie RJ45 und USB auf die Steuerung respektive den Rechner zugegriffen. Diese Geräte befinden sich im Schaltschrankinneren. Anwender müssen somit für den Service die Schaltschranktür öffnen.

Eine geöffnete Schaltschranktür stellt Risiken dar. Die Komponenten werden schädlichen Umwelteinflüssen und unberechtigtem Zugriff ausgesetzt. Dieses Problem hat Weidmüller aufgegriffen und mit FrontCom Micro eine einfache und praxisnahe Lösung entwickelt.

Einfacher, schneller und sicherer Service

Die Wanddurchführung FrontCom Micro erlaubt den einfachen Zugriff auf Geräte im Inneren des Schaltschranks. Das Öffnen des Schaltschranks und alle damit verbundenen Risiken werden vermieden. Die Servicearbeiten am Schaltschrank gestalten sich einfach, schnell und sicher.

Die Bezeichnung „Micro“ nimmt bereits einen bedeutenden Vorteil des Produktes vorweg: Die kompakte Durchführung kann durch ein Standardrundloch mit einem Durchmesser von 22 mm in Schaltschrankwänden, Verteilerkästen oder Schaltpulten montiert werden. Die Montage erfolgt mit der Zentralverschraubung. Einmal eingebaut fungiert die Frontplattenschnittstelle als Serviceinterface mit Sicherheitsgarantie.

Die Wanddurchführung ist in Schutzart IP65 ausgeführt, sie schützt damit sicher die eingebaute Kupplung vor eindringendem Staub und Strahlwasser. Das Wasser darf dabei aus jeder Richtung als Strahl gegen das Gehäuse spritzen.

Frontplattenschnittstelle in verschiedenen Ausführungen

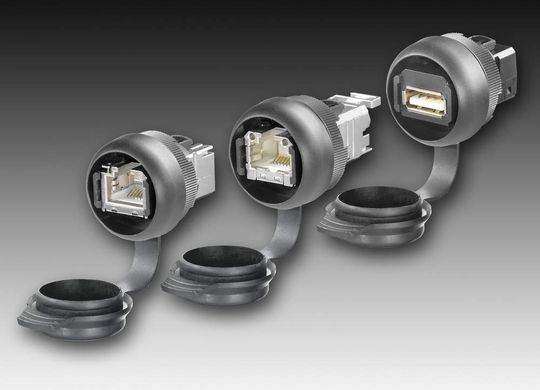

Über genormte Schnittstellen wie Ethernet (RJ45) und USB kann der Anwender mühelos auf die Steuerung oder den Rechner zugreifen. Um hierbei Flexibilität zu gewährleisten, ist die Frontplattenschnittstelle in unterschiedlichen Ausführungen erhältlich. Der Kunde hat die Wahl zwischen RJ45-Kupplung, RJ45-Modul (TIA-A, TIA-B, PROFINET) und USB-A-Kupplung (Bild 2).

Einsätze mit STEADYTEC-Technologie garantieren eine zuverlässige Verbindung und einen sicheren Datentransfer mit bis zu 10 Gigabit Ethernet.
