Leiterplattensteckverbinder Eine elegante Art, um eine Leiterplatte zu kontaktieren

Anbieter zum Thema

Beta LAYOUT GmbH

Precoplat Präzisions-Leiterplatten-Technik GmbH

IBR Leiterplatten GmbH & Co. KG

Harting Deutschland GmbH & Co. KG

Hartings Verbindungstechnik-Lösung Han-Fast Lock zählt zu den schnellen und komfortablen Anschlusstechniken für die Leiterplatte. Ohne zusätzliche Bauteile gestaltet sich die Verbindung der Han Steckverbinder mit der Leiterplatte flexibel, komfortabel und einfach. Der Leiterplattensteckverbinder erfüllt die Anforderungen hoher Ströme (bis 60 A) gepaart mit einfachem Handling und effizienter Baugröße. Neben den technischen Rahmenbedingungen stand bei der Entwicklung auch eine optimierte Verarbeitung im Fokus. Nur so lassen sich die Gesamtkosten der Leiterplattenerstellung optimieren und die Gerätekosten minimieren.

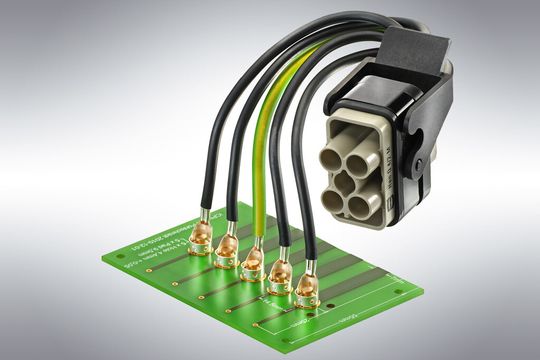

Mit dem Steckverbinder können Leiterplatten einfach erstellt werden. Es ist kein Geheimnis, Ströme bis 60 A auf die Leiterplatte zu bringen. Mit dem Han-Fast Lock lässt sich eine kompakte, flexible und einfache Kontaktierung aufbauen. Es wird nur ein Kontaktpunkt für den Anschluss benötigt. Die Leiterbahnen werden durchkontaktiert und mit einer Bohrung und einem Auflagepunkt versehen. Gerätehersteller können auf vorgefertigte Systemlösungen zurückgreifen. So wird zum Beispiel der Han Q 4/2 Steckverbinder mit angeschlagenen Litzen und Leiterplattenkontakt als geprüftes System geliefert und mit der Leiterplatte verbunden. Mit dem Han-Fast Lock Kontakt können Litzen bis 10 mm² eingesetzt werden. Der konfektionierte Kontakt wird in die vorbereitete Leiterplatte gesteckt und der vorgesehene Dorn zur Verriegelung zur Leiterplatte gedrückt. Die Funktion ist denkbar einfach und vergleichbar mit einem handelsüblichen Druckknopf.
