Optokoppler Ein kleiner Eingangsstrom und im kleinen Gehäuse

Anbieter zum Thema

ET System electronic GmbH

Heitec AG

Beta LAYOUT GmbH

Rutronik Elektronische Bauelemente GmbH

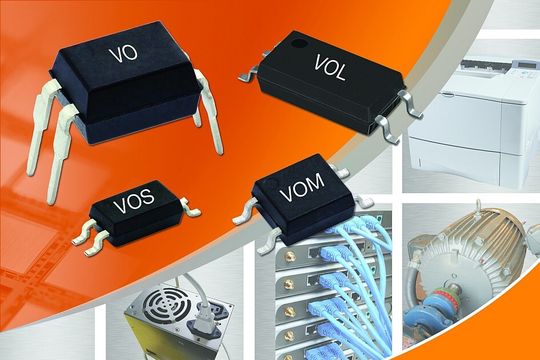

Die Optokopplerserien VOS618A und VOS617A von Vishay (im Vertrieb bei Rutronik) benötigen Eingangsströme von 1 mA (VOS618A) und 5 mA (VOS617A). Damit erweitert Vishay sein Sortiment um zwei Serien von vierpoligen Optokopplern. Sie schützen den Benutzer vor möglichen Stromschlägen und den Mikroprozessor im Endprodukt vor Beschädigung durch Spannungsspitzen. Die Optokoppler, oder auch Opto-Isolatoren, bieten ein kompaktes Half-Pitch-Mini-Flat-Gehäuse und sparen im Vergleich zum DIP-4-Gehäuse über 60 Prozent der Leiter-plattenfläche. Das Gehäuse hat eine Isolationsspannung von 3750 V_eff, ein Rastermaß von 1,27 mm (50 mils, half pitch), eine Höhe von 2 mm sowie eine Kriech-/Luftstrecke von ≥5 mm. Hinzu kommt, dass die Optokoppler/Opto-Isolatoren über einen Phototransistor-Ausgang verfügen. Durch die hohen Stromübertragungsverhältnisse (Current Transfer Ratio) von 40 bis zu 600 Prozent bieten die Optokopplerserien ein hohes Maß an Design-Flexibilität. Beide Serien übertragen Signale, die zwischen zwei elektrisch getrennten Stromkreisen ausgetauscht werden sollen. Enthalten ist außerdem eine GaAs-Infrarotsender-Diode, die optisch mit einem als Detektor dienenden Silizium-Photo-Planartransistor gekoppelt ist.

Einsatz finden die Optokoppler beispielsweise in galvanisch getrennten Regelschleifen, I/O-Isolationen sowie für die galvanische Trennung in Schaltversorgungen, Netzadaptern, Motorsteuerungen, in Wechselrichtern für Solaranlagen, Switches in Netzwerk-Switches, Telekom-Leitungskarten und Hausgeräten.

(ID:42520880)
