Durchgängige LWL-Vernetzung bis ins Feld

„Um den Spagat zwischen der IT-Welt und den Anforderungen der Feldebene zu meistern, hat es sich eks Engel zum Ziel gesetzt, industrietaugliche LWL-Systeme für eine durchgängige Vernetzung bis auf die Feldebene zu entwickeln“, berichtet Thorsten Ebach. Eine dieser Entwicklungen ist die industrielle Kompaktspleißbox FIMP (Fiber Industrial Mini Patch) für bis zu zwölf Lichtwellenleiterfasern. „Industriell“ bedeutet in diesem Zusammenhang eine Spleißbox in einem gleichermaßen robusten wie kompakten Edelstahlgehäuse, das für die 35mm-Hutschienenmontage und optional für die Wandmontage vorgesehen ist.

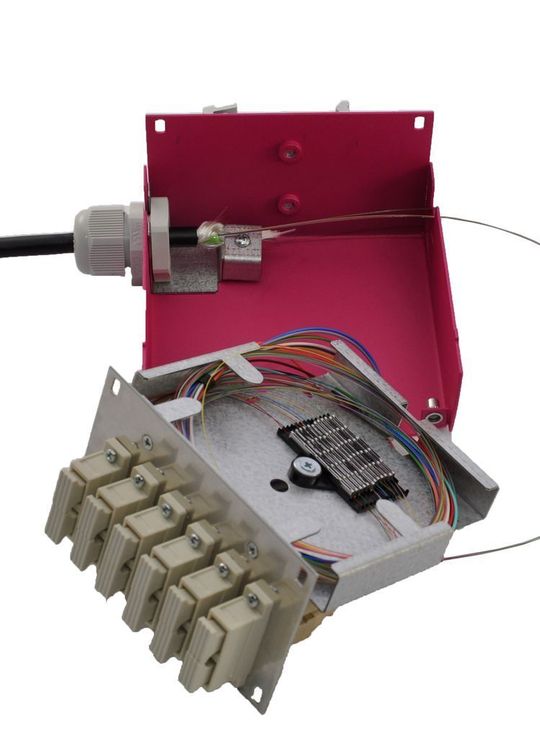

Mit 115 × 61 × 113 mm baut diese Spleißbox wesentlich kompakter als vergleichbare 19˝-Lösungen. Im Hinblick auf eine zeitsparende und einfache Installation ist FIMP zudem spleißfertig bestückt und integriert Spleißkamm, Spleißablage, Kupplungen, Pigtails sowie die Kabelverschraubung. Als Kupplungsvarianten stehen SMA, ST, SC, LC, FC-PC und E-2000 zur Verfügung. Zum Spleißen lässt sich sowohl die Frontplatte als auch die Spleißkassette vollständig herausnehmen, wobei die Spleißkassette an einem Spleißgerät fixiert werden kann. Da das pulverbeschichtete Edelstahlgehäuse magnetisierbar ist, lässt sich die Spleißbox an einen Schaltschrank oder ein Gehäuse befestigen, falls keine Ablagemöglichkeit besteht.

MPO-Set für bis zu 24 LWL-Fasern

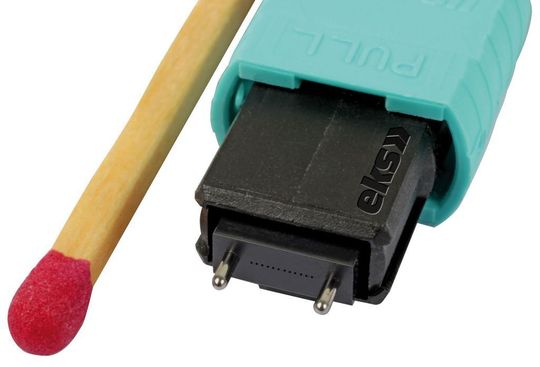

Mit dem jüngsten Mitglied der FIMP-Familie, dem FIMPXL, zeigt eks Engel schließlich, dass man aus der IT-Welt bewährte Technologien auch im rauen Industrieumfeld nutzen kann, ohne gezwungenermaßen das Rad neu erfinden zu müssen. Besonderheit der für bis 24 LWL-Fasern ausgelegten Neuentwicklung ist ein MPO-Set, mit dem sich die vor allem in Rechenzentren wegen ihrer hohen Packungsdichte geschätzte MPO-Technologie auch in der Automation einsetzen lässt. Die MPO-Kupplung kann sowohl außen am Gehäuse, als auch im Innenraum des FIMPXL – also vor Umwelteinflüssen weitgehend geschützt – platziert werden.

In Bezug auf die Kupplungen hat der Anwender nun die freie Wahl zwischen klassischen SC Duplex-Kupplungen und Kompaktkupplungen. Insgesamt acht Ausstanzungen bieten hohe Flexibilität bei der Kabelzuführung. So lässt sich die Spleißbox durch drei Ausstanzungen jeweils an der Ober- und Unterseite des Gehäuses — zwei zusätzliche befinden sich an der Rückseite — bspw. auch als Durchgangsverteiler für bis zu 24 Fasern nutzen.

Zu den weiteren Besonderheiten des FIMPXL gehören die Aufnahme von bis zu zwei Spleißkämmen und eine Schutzhaube, die die Kupplungen und Patchkabel vor mechanischen Einflüssen und Feuchtigkeit schützen.
