Weniger Installationsaufwand, höhere Zuverlässigkeit bei der Glasfaserverkabelung: Warum Expanded Beam Optical eine ressourcenschonende Alternative zu herkömmlichen MPO-/MTP-Steckverbindern bei der Verkabelung von Rechenzentren bietet.

Hyperscaler wie Google und AWS (Amazon) benötigen weltweit neue Rechenzentrumskapazitäten, finden an den geplanten Standorten jedoch nicht immer eine ausreichende Stromversorgung. Benötigt werden zusätzliche Datacenter insbesondere für schnell wachsende KI-Anwendungen. Das betrifft nicht nur die Hyperscaler – auch in Industrie und Verwaltung, Logistik und Medizin wachsen die Datenmengen, die übertragen, gespeichert und verarbeitet werden müssen.

Die Einführung von künstlicher Intelligenz beschleunigt die Entwicklung nochmals deutlich. Zudem gibt es in manchen Branchen Bestrebungen, sich aus Kostengründen von Hyperscalern zu trennen und eigene Datacenter zu betreiben oder bei regionalen Anbietern eine private Cloud einzurichten.

Bildergalerie

Lichtwellenleiter: Aufwändige Verkabelung mit viel Knowhow

So wächst der Bedarf an Rechenzentren derzeit ungebremst. Es entstehen ständig neue, und bestehende Anlagen müssen ihre Kapazitäten schnell erweitern, beispielsweise durch den Umstieg auf leistungsfähigere Technologien. So werden Server-Racks immer dichter gepackt, und auch die interne Vernetzung muss den gesteigerten Anforderungen folgen. Hier sind bandbreitenstarke Lichtwellenleiter (LWL) mit immer mehr Fasern in Singlemode- und Multimode-Übertragungsprotokollen gefragt.

Doch die Installation der Glasfaser-Verkabelung ist zugleich ein gehöriger Kostenfaktor und damit ein Hemmschuh der Entwicklung. Das zeigt beispielsweise eine Studie von Omdia [1], die der Frage nachgeht, warum die Umrüstung von Rechenzentren auf 400G-Technologie hinter den Möglichkeiten zurückbleibt.

Ein wichtiger Faktor ist die Tatsache, dass es bei Neu-Installationen wie beim Patchen bestehender Verkabelungen immer wieder zu Problemen kommt, die nur aufwendig aufzuspüren sind. Steckbare Optiken würden zwar ständig weiterentwickelt, hätten sich aber auch als Fehlerquelle in Rechenzentrumsnetzwerken erwiesen, so die Marktanalysten von Omdia. Angesichts höherer Datenraten und steigender Komplexität der Module seien deshalb neue Prüfstrategien nötig.

Leitkongress zu Trends und Einsatz moderner Steckverbinder

Anwenderkongress Steckverbinder in Würzburg

Der Anwenderkongress Steckverbinder beleuchtet praxisorientiert technische Aspekte beim Design und Einsatz moderner Steckverbinder. In Praxis-Workshops vermitteln hochkarätige Experten Steckverbinder-Grundlagen, spezifisches Knowhow und helfen bei der Auswahl des richtigen Steckverbinders.

Der Kongress ist eine in Europa einzigartige Veranstaltung, die sich den Themen rund um das Steckverbinder-Design, Design-in, Werkstoffe, Qualifizierung und Einsatz von Steckverbindern widmet.

Jetzt anmelden!

In der Praxis bedeutet das für herkömmliche LWL-Verbindungstechnik, wie die weit verbreiteten MTP-/MPO-Steckverbinder, besonders geschulte Mitarbeiter zu gewinnen, die mit höchster Sorgfalt zu Werke gehen. Unerlässlich ist zudem der Einsatz von kostenintensiven Reinigungskits sowie spezieller Abnahme-Werkzeuge, für die Mitarbeiter ebenfalls speziell geschult werden müssen. Nur so lassen sich Verschmutzungen, die eine Datenübertragung beeinträchtigen, von vornherein vermeiden oder zumindest rechtzeitig entdecken und beheben.

EBO-Technik mit effizienterem Steckkonzept

Neben diesem Stecksystem, das international in der IEC 61754-Reihe als MPO herstellerunabhängig standardisiert ist, gibt es eine Alternative, die deutlich weniger fehleranfällig ist und dadurch wesentlich einfacher zu installieren ist.

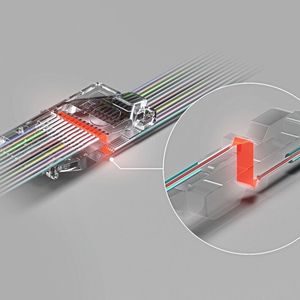

Die durch 3M patentierte EBO-Technik (Expanded Beam Optical) basiert darauf, den Lichtstrahl im Steckverbinder nicht einfach linear weiterzuleiten, sondern mittels Linse aufzuweiten und auf der Gegenseite wieder zu bündeln. Wo ein Schmutzpartikel den linearen Lichtstrahl zu einem großen Teil verschattet oder blockiert, wird im aufgeweiteten Strahl nur ein Bruchteil des Lichts absorbiert und dadurch die Datenübertragung nicht beeinträchtigt.

Ein weiterer Vorteil: Anders als bei der MTP-/MPO-Verbindungstechnik, die auf „männlichen“ und „weiblichen“ Steckern basiert, arbeitet das EBO-Steckkonzept mit Ferrulen, die jeweils um 180° gedreht ineinanderpassen (sogenannte hermaphroditische Steckverbinder). Darüber ermöglicht das Ferrulendesingn einen Einsatz sowohl für Multimode- wie für Singlemode-Anwendungen.

Die EBO-basierende Verkabelung kann dementsprechend wesentlich einfacher durchgeführt werden, da aufwändige Reinigungskits und komplizierte Messungen weitgehend entfallen. Bis zu 85 Prozent weniger Zeitaufwand lässt sich mit den EBO-Steckverbindern realisieren – oder anders ausgedrückt: in der gleichen Zeit können bis zu sechs Mal so viele Steckverbindungen geschaltet werden. Zudem muss das Personal im Vorfeld nicht im gleichen Maße aufwändig geschult werden. Gleichzeitig gewährleistet die EBO-Technik extrem hohe Steckzyklen bei gleichbleibender Leistungsfähigkeit – auch ohne die Endflächen zu reinigen.

Formfaktor an MTP/MBO-Technik angepasst

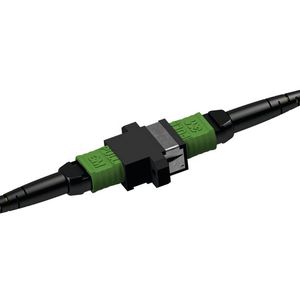

Während die EBO-Technik zunächst mit einem eigenen Steckverbinder antrat, ist die jüngste Version äußerlich mit der verbreiteten MTP-/MPO-Technik identisch. Der EBO MPE-12-Steckverbinder besteht aus einem MPO-Steckergehäuse mit einer EBO- statt einer MT-Ferrule. Der „Footprint“ in Bezug auf den Platzbedarf ist somit von MTP/MPO- zu EBO-MPE-Steckverbinder identisch.

Kunden können so einfacher auf die robustere und effizientere EBO-Technik umsteigen. Der übereinstimmende Footprint bedeutet, dass bestehende Hardware nicht umdesignt oder ausgetauscht werden muss, sondern lediglich die Verbindungstechnik angepasst werden muss. Dies ermöglicht es beispielsweise, Panel mit MTP/MPO-Kupplungen weiter zu nutzen, wenn Trunks mit dazugehörigen Patchkabeln und Harnessen mit EBO MPE-12-Steckverbindern zum Einsatz kommen. Auch die Kupplungen können bei einer solchen Umrüstung gegebenenfalls 1:1 weiterverwendet werden, ebenso Gehäuse oder Einschubboxen.

EBO-Ferrulenkonzept auch für harsche Umgebungen geeignet

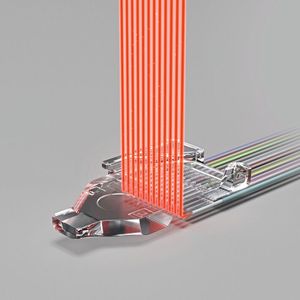

Das EBO-Ferrulenkonzept kann seine Vorteile aber nicht nur im Rechenzentrum ausspielen. Die Verbindungstechnik hat sich auch unter harschen Umgebungsbedingungen bereits bewährt, sogar im Outdoor-Einsatz. Auf Radar-Stationen und in militärischen Anwendungen, in denen es schwierig ist, Verschmutzungen auszuschließen, ebenso bei Medizin-Anwendungen, in denen außergewöhnlich viele Steckprozesse auftreten, gewährleistet die EBO-Technik robuste und zuverlässige Verbindungen – auch unter der Einwirkung von Feuchtigkeit und UV-Strahlung oder in Temperaturbereichen, die jenseits dessen liegen, was im Rechenzentrum Standard ist.

Fazit: Die standardisierte MPO-/MTP-Technik hat sich über viele Jahre bewährt, erfordert aber besondere Sorgfalt und hohen Aufwand bei der Installation. Wo entsprechend geschultes Personal fehlt oder das Zeitfenster für Installation oder Umrüstung knapp bemessen ist, bietet das EBO-Steckerkonzept mit den MPO-kompatiblen Kupplungen, die mit einer „3M EBO Next Gen“-Ferrule bestückt werden, eine interessante Alternative. Denn die MPE-Steckverbinder reduzieren den Reinigungs- und Prüfaufwand erheblich, so dass mehr Steckverbinder in kürzerer Zeit installiert werden können und Nebenkosten für Reinigungs-Kits und spezialisierte Messtechnik eingespart werden. Zudem ermöglichen die EBO-Steckverbinder eine höhere Zahl an Steckzyklen, was den Installationsaufwand über die Jahre ebenfalls reduziert. (kr)

Literatur

[1] https://osi.rosenberger.com/fileadmin/content/osi/EN/News/Whitepaper/Omdia-400G-beyond-Companion-Report.pdf

* Christian Hahn ist Produktmanager Industrial bei Rosenberger OSI in Ausgburg.
