Elektromobilität, erneuerbare Energien, Digitalisierung, Automatisierung – immer mehr Bereiche werden elektrifiziert. Damit steigt auch die Nachfrage nach leistungsstarken Kühllösungen. Drei Faktoren, mit denen sich eine hohe Effizienz durch Kühlkörper erzielen lässt.

Mithilfe von Kühlkörpern wird die Temperatur in einem elektronischen Bauteil durch Konvektion (Wärmeleitung) gesenkt. Damit sie möglichst viel thermische Energie aufnehmen, werden sie aus einem Material mit hoher Wärmeleitfähigkeit gefertigt. Die aufgenommene thermische Energie wird anschließend über die Kühlrippen des Kühlkörpers an die Umgebung abgegeben.

Sogenannte TIM-Materialien (Thermal Interface Material) reduzieren Unebenheiten zwischen Kühlkörper- und Bauteiloberfläche und verbessern den Wärmeübergang. Eine weitere Möglichkeit, um die Kühlleistung zu erhöhen, ist die Kombination mit Lüftern oder Heatpipes.

Im Bereich der Kühlkörper lassen sich insbesondere bei leistungselektronischen Anwendungen mit Kenntnissen über die physikalischen und herstelltechnischen Grundlagen einige Effizienzpunkte herausholen. Das betrifft auch das Preis-Leistungsverhältnis.

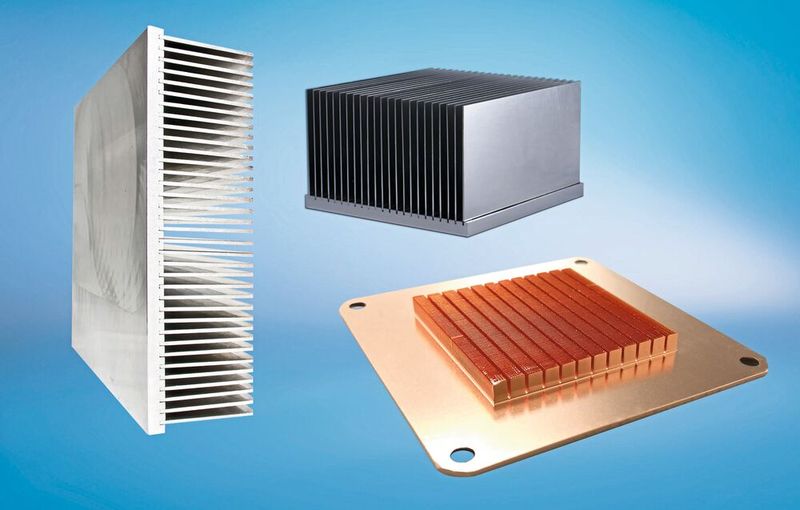

Erster Effizienzfaktor: Das größte Optimierungspotenzial für Kühllösungen mit Kühlkörpern bietet die Oberfläche. Je größer die Oberfläche ist, desto schneller lassen sich Komponenten entwärmen.

Klassische Kühlkörper haben daher Rippen. Je schmaler und zahlreicher diese Rippenstrukturen sind, desto größer ist die resultierende Oberfläche und desto besser die Wärmeableitung durch natürliche Konvektion.

Derartige Kühlkörper werden in der Regel mittels Extrusion oder Druckguss hergestellt. Die für die Ableitung der Verlustleistung erforderlichen Strukturen lassen sich auch in hohen Stückzahlen realisieren.

Der Klassiker: Strang- und Extrusionskühlkörper

Strang- oder Extrusionskühlkörper sind der Klassiker bei der Entwärmung von Leistungselektronik. Ihre Rippen sorgen für eine große Kühlkörperoberfläche und damit für eine effektive Wärmeabfuhr durch natürliche Konvektion.

Kleine Profilkühlkörper werden über Klammern oder Lötpins am Bauteil montiert. Große Strangkühlkörper werden in der Regel über integrierte Gewinde mit dem Kühlkörper verschraubt.
