Digitaler 40-Ampere-PoL-Wandler

DC/DC-Wandler Digitaler 40-Ampere-PoL-Wandler

15.07.2022 Von Dipl.-Ing. (FH) Thomas Kuther

Anbieter zum Thema

TRACO ELECTRONIC GMBH

RECOM Power GmbH

MTM Power Messtechnik Mellenbach GmbH

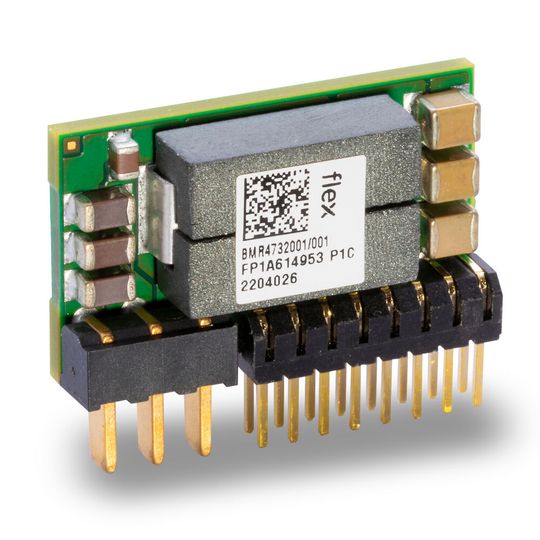

Flex Power Modules hat den digital geregelten Point-of-Load-Wandler BMR473 vorgestellt, der im platzsparenden SIP- oder horizontalen Montageformat verfügbar ist.

Der BMR47 ist für 40 A Dauerstrom ausgelegt. Bis zu vier dieser Wandler lassen sich für 160 A parallelschalten – mit Synchronisation und Phasenspreizung für minimale EMI. Hervorragende thermische Eigenschaften, eine kundenspezifische Induktivität und Wirkungsgrade bis zu 96,1 Prozent ermöglichen einen Volllastbetrieb bis 85 °C in freier Luft (12 V_in/2,5 V_out) und bis zu 100 °C Umgebungstemperatur bei geeignetem Luftstrom und Leistungsminderung. Der Eingang ist für 6 bis 15 V ausgelegt, der Ausgang lässt sich zwischen 0,6 und 5 V einstellen.

Eine PMBus-Schnittstelle ermöglicht die Überwachung und Konfiguration, u. a. der Schwellenwerte für den Über- und Unterspannungsschutz am Eingang und der Überstrombegrenzung am Ausgang. Ein einstellbarer Grenzwert für den Übertemperaturschutz ist ebenso vorhanden wie eine einstellbare Schaltfrequenz und Anstiegs-/Abfall- und Ein-/Aus-Verzögerungszeit am Ausgang. Ein Power-Good-Signal steht ebenfalls bereit. Die Ausgangsspannung lässt sich über den PMBus oder externe Widerstände einstellen. Die Rückkanal-Kommunikation zwischen parallel geschalteten Modulen ist integriert, um die Module durch eine einzige Adresse darzustellen und die Programmierung der Systemsoftware zu vereinfachen.

Die SIP-Version des BMR473 misst nur 26,3 mm x 8,8 mm x 15,6 mm und belegt weniger als 2,3 cm² Platz auf der Leiterplatte.
