Funktionsgenerator DG1022Z von Rigol mit großem Speicher und kleinern Jitter

Der Messtechnik-Spezialist Rigol erweitert seine Familie an Funktions-Generatoren um das Modell DG1022Z. Die Standard-Ausführung bietet 2 Mpts, die bis zu 16 Mpts erweiterbar ist.

Anbieter zum Thema

ROHM Semiconductor GmbH

ISH Ingenieursozietät GmbH

Keysight Technologies Deutschland GmbH

Rigol Technologies EU GmbH

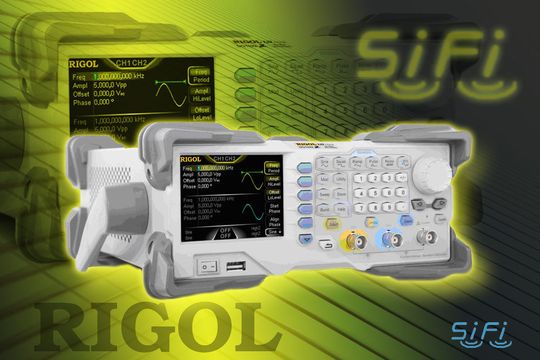

Rigol erweitert seine Funktionsgeneratoren um das Modell DG1022Z: Sie kombinieren Funktions-Generator, Arbitrary-Waveform-Generator, Puls-Generator, Harmonic-Generator und Analog/Digital-Modulation sowie Zählerfunktion. Neben Direct Digital Synthesizer (DDS) für stabile, präzise und gering verzerrte Signale, reduziert sich der Signal-Jitter durch Signal Fidelity „SiFi“ auf 200 ps. Das Gerät mit einer Bandbreite von 25 MHz für Sinus- und Rechteck-Signale hat zwei Kanäle. Die Frequenzstabilität beträgt ±1 ppm und das Phasenrauschen -125 dBc/Hz.

Weiterhin ist ein arbiträrer Kurvenform-Speicher mit 2 Mpts (Standard) oder 16 Mpts (optional), ein Harmonic-Generator 8. Grades, einen arbiträrer Waveform-Editor und ein Frequenzzähler mit 7 Digits/s und einer Bandbreite von 200 MHz vorhanden. Bis zu 160 integrierte Kurvenformen sind abrufbar und die vertikale Auflösung beträgt 14 Bit. Zu den Modulationsarten gehören AM, FM, PM, ASK, FSK, PSK und PWM und für die Kommunikation stehen die Standard-Schnittstellen USB Host and Device und LAN (LXI Core Device 2011) zur Verfügung.
