Frequenzerzeugungsbauteile kommen in einem breiten Spektrum von Anwendungen zum Einsatz und bieten Funktionen wie Frequenzumwandlung, Wellenformsynthese, Signalmodulation und Taktsignalerzeugung. Im Beitrag geht es um die wichtigsten Arten von Frequenzerzeugungsbausteinen, die verschiedene Funktionen in der HF-Signalkette erfüllen.
Die wichtigsten Kenngrößen bei der Auswahl von HF-Bausteinen sind der Ausgangsfrequenzbereich, die Frequenzstabilität (Phasenjitter und Phasenrauschen), die spektrale Reinheit und die Schaltgeschwindigkeit (in der Online-Version ausführlich beschrieben).
Die wichtigsten Arten von Bauteilen werden im Folgenden erläutert. Ein Quarzoszillator (XO) nutzt einen piezoelektrischen Resonator (in der Regel ein Quarz (XTAL)), um eine feste Ausgangsfrequenz von einigen kHz bis zu mehreren hundert MHz zu erzeugen. Beim spannungsgesteuerten Quarzoszillator (VCXO) lässt sich die Ausgangsfrequenz um einen sehr geringen Betrag ändern.
Elektromechanische Umformer mit extrem hoher Güte
Quarzoszillatoren sind elektromechanische Umformer mit extrem hoher Güte (Q), die Werte von 100.000 übersteigen kann. Dies führt zu einer sehr stabilen Ausgangsfrequenz mit sehr geringem Phasenrauschen. Sie sind hinsichtlich ihrer maximalen Ausgangsfrequenz und Abstimmfähigkeit begrenzt. Allerdings sind sie die Wahl, wenn eine präzise Referenz zur Verfügung gestellt werden soll, um wesentlich höhere Frequenzen zu erzeugen.
Der spannungsgesteuerte Oszillator (VCO) beruht auf LC-Resonanzkreisen. Elektrische Schaltungselemente bieten gegenüber Quarzen deutlich niedrigere Gütefaktoren (typischerweise um den Faktor 1.000 weniger), ermöglichen jedoch wesentlich höhere Ausgangsfrequenzen und weite Abstimmbereiche. Der VCO erzeugt ein Ausgangssignal, dessen Frequenz sich durch eine externe Eingangsspannung steuern lässt. Der Kern eines VCO kann verschiedene Resonanzkreise nutzen.
Phasenrauschen sollte möglichst gering sein
Single-Core-VCOs, die mit Resonatoren mit hoher Güte arbeiten, bieten ein geringes Phasenrauschen über einen begrenzten Frequenzbereich. Für einen niedrigeren Gütefaktor konzipierte Oszillatoren adressieren einen Breitbandbetrieb mit mittelmäßigem Rauschverhalten.
Multiband-VCOs, die mit mehreren geschalteten Resonatorschaltungen mit hoher Güte arbeiten, sind eine Kompromisslösung, die einen Breitbandbetrieb und ein geringes Phasenrauschen ermöglicht. Dies geht jedoch auf Kosten einer niedrigeren Abstimmgeschwindigkeit. VCOs sind hervorragende Allrounder, liefern aber in der Regel kein stabiles Ausgangssignal. Daher kommen VCOs häufig in Verbindung mit Phasenregelkreisen zum Einsatz, um die Stabilität der Ausgangsfrequenz zu optimieren.
Bei der Phasenregelschleife (PLL) handelt es sich um eine Schaltung, welche die Stabilität einer VCO-Ausgangsfrequenz sicherstellt, und die in vielen Anwendungen zur Frequenzsynthese und Taktrückgewinnung benötigt wird. Die PLL enthält einen Phasendetektor, der eine durch N geteilte Version der VCO-Frequenz mit der Referenzfrequenz vergleicht und das Differenzausgangssignal zur Anpassung der an die Abstimmleitung des VCO angelegten Gleichstrom-Steuerspannung verwendet (Bild 1a). Dadurch lässt sich jegliche Frequenzdrift sofort korrigieren.
Der PLL-IC enthält einen Fehlerdetektor (einen Phasenfrequenzdetektor mit Ladungspumpe) und einen Rückkopplungsteiler (gestrichelte Linie in Bild 1a). Außerdem sind ein zusätzlicher externer Schleifenfilter, eine präzise Referenzfrequenz und ein VCO erforderlich, um ein vollständiges Rückkopplungssystem für eine stabile Frequenzerzeugung zu erhalten. Die Realisierung dieses Systems lässt sich mit Synthesizer-ICs mit integriertem VCO erheblich vereinfachen.
Integrierter PLL-Syntheziser als vielseitige Lösung
Synthesizer mit integriertem VCO enthalten PLL und VCO in einem Gehäuse und benötigen nur eine externe Referenz sowie einen Schleifenfilter, um die gewünschte Funktion zu realisieren. Der integrierte PLL-Synthesizer ist eine vielseitige Lösung mit einem breiten Spektrum an digitalen Steuerungseinstellungen für eine genaue Frequenzerzeugung.
Die PLL enthält integrierte Leistungsteiler, Frequenzvervielfacher, Frequenzteiler und Nachlauffilter, die Frequenzen von bis zu mehreren Oktaven über den Grundtonbereich des integrierten VCO hinaus abdecken. Die jeweiligen Parameter der genannten Bauteile bestimmen den Ausgangsfrequenzbereich, das Phasenrauschen, den Jitter, die Verriegelungszeit und andere Merkmale, welche die Gesamtleistung der Synthesizerschaltung kennzeichnen.

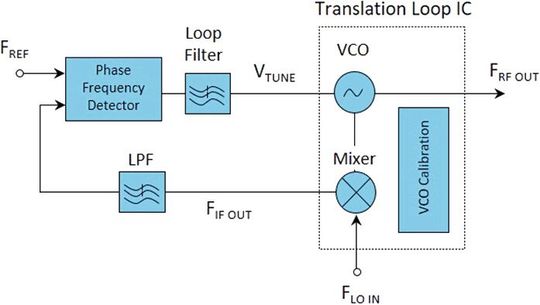

Bild 1b: Vereinfachtes Blockschaltbild einer Translation Loop.
(Bild: ADI)
Ein Translation Loop ist eine andere Art von Synthesizer-Lösung auf Basis des PLL-Konzeptes, die jedoch mit einem anderen Ansatz implementiert wird. Wie Bild 1b zeigt, wird hier eine integrierte Abwärtsmischstufe anstelle eines N-Teilers in der Rückkopplungsschleife verwendet, um die Schleifenverstärkung auf 1 zu setzen und das In-Band-Phasenrauschen zu minimieren.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Translation-Loop-ICs (gestrichelte Linie in Bild 1b) sind für äußerst jitterempfindliche Anwendungen konzipiert und ermöglichen zusammen mit einem externen Phasen-Frequenz-Detektor (PFD) und einem Lokaloszillator (LO) eine vollständige Frequenzsyntheselösung mit messtechnikgerechter Leistungsfähigkeit im kompakten Formfaktor.

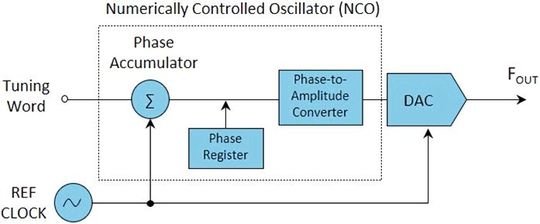

Bild 1c: Vereinfachtes Blockschaltbild eines direkten digitalen Synthesizers (DDS).
(Bild: ADI)
Ein direkter digitaler Synthesizer (DDS) ist eine Alternative zu integrierten PLL-Synthesizern, die nach einem anderen Konzept realisiert wird. Die grundlegende DDS-Architektur ist in Bild 1c schematisch dargestellt. Ein DDS ist ein digital gesteuertes System mit einer hochgenauen Referenzfrequenz, die ein Taktsignal liefert, einem numerisch gesteuerten Oszillator (NCO), der eine digitale Version der Zielwellenform erzeugt, und einem Digital/Analog-Wandler (DAC), der den Analogausgang bereitstellt. DDS-ICs bieten Leistungsmerkmale wie hohe Schaltgeschwindigkeiten, Feinabstimmungsauflösung der Frequenz und Phase sowie geringe Ausgangsverzerrung. Sie eignen sich für Anwendungen, bei denen Rauschverhalten und hohe Frequenzflexibilität wichtig sind.
* Anton Patyuchenko ... arbeitet als arbeitet als HF-Applikationaingenieur bei Analog Devices in München.
