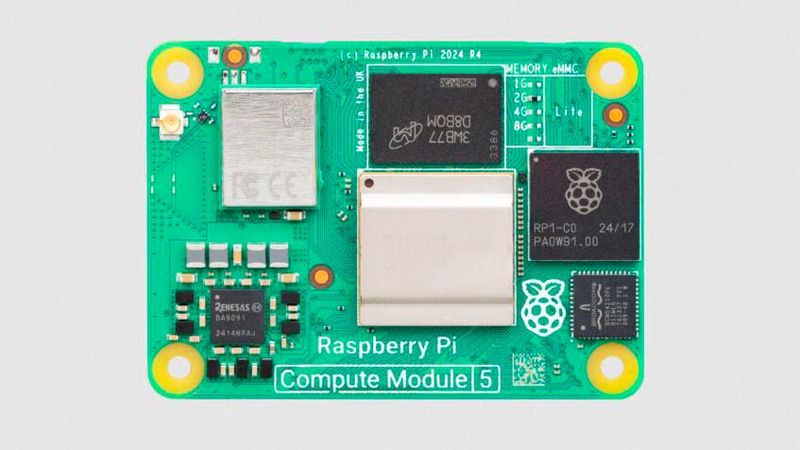

Die modulare Version des Raspberry Pi 5, das Compute Module 5, ist ab sofort von Raspberry Pi verfügbar und sollte in Kürze beim Anbieter Ihres Vertrauens erhältlich sein. Das Raspberry Pi Compute Module 5 (CM5) ist ein System-on-Module (SoM) mit Prozessor, Speicher, eMMC Flash und unterstützenden Stromversorgungsschaltungen.

Von Entwicklern wurde das Compute Module 5 von Raspberry Pi bereits seit einiger Zeit ersehnt, denn während der klassische Einplatinen-Computer (SBC) Raspberry Pi 5 schon seit Erscheinen genutzt werden kann, wird er in puncto Formfaktor oder Peripherals nicht allen Anforderungen gerecht. Für solche Fälle wurde 2014 das erste Mal das Compute Module eingeführt, das die Funktionen des Raspberry Pi auf das Wesentliche reduziert – Prozessor, Speicher, nichtflüchtiger Speicher und Spannungsregelung – und im SODIMM-Format angeboten wird, das leicht integrierbar ist.

Seitdem gibt es für fast jede Raspberry-Pi-Generation ein entsprechendes Compute Module (außer für Raspberry Pi 2). Entsprechend wurde nun, im November 2024, das Compute Module 5 vorgestellt und gelauncht, die modulare Version des Raspberry Pi 5.

Bildergalerie

Bildergalerie mit 5 Bildern

Hier das Compute Module 5 im schnellen Überblick

• Eine 2,4-GHz-Quad-Core-64-Bit-Arm-Cortex-A76-CPU

• Eine VideoCore-VII-GPU mit Unterstützung für OpenGL ES 3.1 und Vulkan 1.3

• Dualer 4Kp60 HDMI®-Display-Ausgang

• Ein 4Kp60-HEVC-Decoder

• Optionales Dualband-802.11ac-Wi-Fi® und Bluetooth 5.0

• 2 × USB 3.0-Schnittstellen mit gleichzeitiger 5-Gbps-Übertragung

• Gigabit-Ethernet mit IEEE-1588-Unterstützung

• 2 × 4-Lane-MIPI-Kamera-/Display-Transceiver

• PCIe 2.0 x1-Schnittstelle für schnelle Peripheriegeräte

• 30 GPIOs, die mit 1,8 V oder 3,3 V betrieben werden können

• Eine breite Auswahl an Peripheriegeräten (UART, SPI, I2C, I2S, SDIO und PWM)

Es ist mit 2 GB, 4 GB oder 8 GB LPDDR4X-4267 SDRAM und mit 16 GB, 32 GB oder 64 GB nichtflüchtigem MLC eMMC-Speicher erhältlich. Varianten mit 16 GB SDRAM werden voraussichtlich im Jahr 2025 folgen.

Das Compute Module 5 ist mechanisch kompatibel zum Vorgänger und nutzt zwei hochdichte, senkrechte Steckverbinder zur Verbindung mit der Trägerplatine. Zusätzlich sorgen vier M2.5-Montagelöcher an den Ecken für Stabilität. Es gibt einige Änderungen bei der Pinbelegung und elektrischen Eigenschaften, hauptsächlich durch den Wegfall der beiden zweispurigen MIPI-Schnittstellen und die Hinzufügung von zwei USB-3.0-Schnittstellen. Eine detaillierte Übersicht der Änderungen ist im Datenblatt des Compute Module 5 zu finden.

Zubehör: IO Board und IO Case

Jede Compute-Module-Generation wird von einem IO Board begleitet. Das Compute Module 5 IO Board bricht alle Schnittstellen des Moduls auf und dient sowohl als Entwicklungsplattform als auch als Referenzbasis (mit Design-Dateien im KiCad-Format). Dies beschleunigt die Markteinführung von auf dem Compute Module 5 basierenden Designs.

Technische Details des IO Boards:

• 40-poliger GPIO-Anschluss

• 2 HDMI 2.0-Anschlüsse

• 2 MIPI DSI/CSI-2 FPC-Anschlüsse (22-polig, 0,5 mm Raster)

• 2 USB-3.0-Anschlüsse

• Gigabit-Ethernet-Anschluss mit PoE+-Unterstützung (separates PoE+ HAT erforderlich)

• M.2 M-Key PCIe-Sockel (für 2230, 2242, 2260 und 2280 Module)

• microSD-Kartenslot (für Lite-Module)

• RTC-Batteriesockel

• 4-poliger Lüfteranschluss

• USB-C-Stromversorgung (separat erhältlich)

Für Anwender, die das IO Board als eigenständiges Produkt einsetzen, gibt es ein Metallgehäuse, das das Board in einen industrietauglichen Computer verwandelt. Das Gehäuse enthält einen integrierten Lüfter, der am 4-poligen Lüfteranschluss angeschlossen werden kann, um die Wärmeleistung zu verbessern.

Zubehör: Kühler, Antenna Kit, Development Kit

Das Compute Module 5 ist energieeffizient, erzeugt jedoch unter Last Wärme. Der Raspberry Pi Kühler ist ein Kühlkörper aus Aluminium mit Kühlrippen und thermischen Pads, die eine optimale Wärmeübertragung von CPU, Speicher, Funkmodul und eMMC ermöglichen. Die drahtlosen Varianten des Compute Module 5 bieten sowohl eine integrierte PCB-Antenne als auch einen UFL-Anschluss für eine externe Antenne. Das Raspberry Pi Antennen-Kit wird durch die FCC-Modulkonformität abgedeckt. Bleibt noch das Entwicklungskit.

Das Raspberry Pi Entwicklungskit für das Compute Module 5 enthält alles, was für den Start eines eigenen Designs benötigt wird:

• Compute Module 5 (CM5104032, mit WLAN, 4 GB RAM, 32 GB eMMC-Speicher)

• IO Case für Compute Module 5

• Compute Module 5 IO Board

• Kühler für Compute Module 5

• Raspberry Pi 27W USB-C PD Netzteil

• Antennen-Kit

• 2 HDMI-zu-HDMI-Kabel

• USB-A-zu-USB-C-Kabel

Dieses Set ermöglicht eine schnelle und flexible Entwicklung sowie den Einsatz im industriellen Umfeld. (sb)
