Serie CompactPCI Plus, Teil 5 CompactPCI Plus und Rear I/O

CompactPCI Plus als neues Normierungsvorhaben der PICMG definiert eine Nachfolge-Architektur für den CompactPCI-Bus.

Anbieter zum Thema

Bürklin GmbH & Co. KG

MicroConsult Academy GmbH

Schneider Electric GmbH

SCHROFF GmbH

Schwerpunkte der Entwicklung sind:

- die Einführung serieller Schnittstellen, die aktuell von den Chipsätzen bereitgestellt werden, wie PCIe, USB, SATA und Ethernet;

- die Entwicklung einer kostengünstigen Architektur, die auch bisherigen IPC-Anwendern die Tür zur modularen und robusten Welt öffnet;

- die Gestaltung einer flexiblen Architektur, die für unterschiedliche Anwendungen die passende Infrastruktur ohne Kostenmehraufwand bereitstellt und

- die Erhaltung des CompactPCI-Ecosystems durch Schaffung eines weichen Migrationspfades von CompactPCI zu CompactPCI Plus.

CompactPCI Plus unterstützt natürlich auch Rear I/O. Der periphere CompactPCI-Plus-Slot benötigt nur noch einen kleinen Steckverbinder mit sechs Kontaktreihen für Versorgung und Signale. Der restliche Teil der Einfach-Europakarte bleibt für anwenderdefinierte I/Os frei und bietet 128 differenzielle Kontaktpaare bzw. 384 Kontakte insgesamt. Das ist deutlich mehr als bei 32-Bit-CompactPCI.

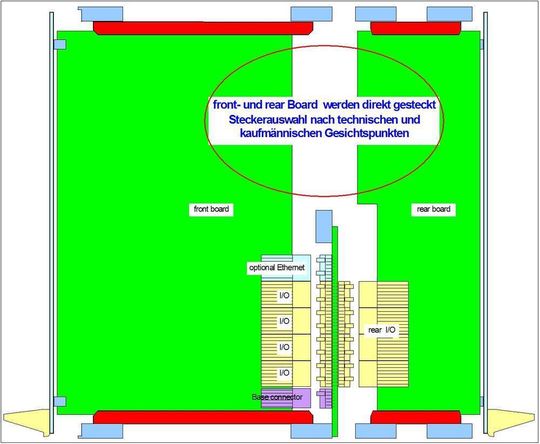

Bei 6U-Systemen mit Doppel-Europakarten bleibt wie bei CompactPCI der gesamte obere Teil der Europakarte für anwenderdefinierte I/Os frei. Die geplante Lösung weist aber deutliche Vorteile auf: Während bei CompactPCI beide Boards (front und rear) über die Backplane miteinander verbunden wurden, werden mit der neuen Architektur beide Boards direkt ineinander gesteckt.

Es entfallen sowohl eine hochlagige Backplane im I/O-Bereich als und auch die Übergabe-Steckverbinder darauf. Das spart Kosten und macht das System flexibler. Es gibt keinen festgelegten Steckverbinder – er kann frei nach technischen und kaufmännischen Gesichtspunkten gewählt werden. Mechanisch bleibt alles beim Alten, es kann weiterhin aus dem großen Baukasten der 19“-Technologie geschöpft werden.
