Kontaktierung Beidseitig steckbare Kontaktbuchse

Der US-Hersteller Mill-Max hat mit der Kontaktbuchse 0531 eine vielseitig verwendbare Buchse mit besonderen Eigenschaften vorgestellt. Offizieller Distributor ist WDI aus Wedel.

Anbieter zum Thema

ODU GmbH & Co. KG

Beta LAYOUT GmbH

Precoplat Präzisions-Leiterplatten-Technik GmbH

WDI AG

Die Buchse hat einen hexagonalen Kranz zum Einpressen in ein plattiertes Durchgangsloch einer Platine mit einem Durchmesser von 1,14 Millimetern und muss nicht eingelötet werden. Die Buchse hat eine Gesamthöhe von 1,73 mm und fügt sich beim Einpressen komplett in das Durchgangsloch ein, sodass bei entsprechend dicker Platine kein Kragen übersteht.

Zudem ist die offene Buchse bedingt durch die Konstruktion des Kontaktclips beidseitig verwendbar. Die Bauteile sind somit von der Ober- und Unterseite der Platine steckbar. Die minimale Länge des Einsteckstiftes eines Bauteils von der Unterseite beträgt 1,14 mm, von der Oberseite minimal 1,37 mm Länge.

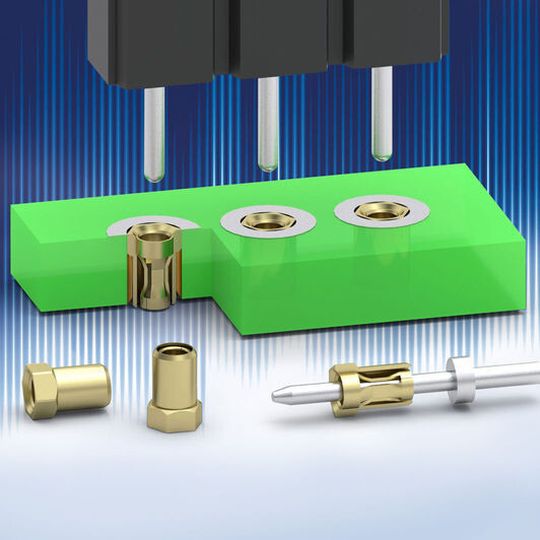

Diese doppelte Steckfunktion erlaubt eine große Flexibilität beim Verwenden von Bauteilen auf beiden Seiten der Platine. Der Kontaktclip in der Buchse 0531 akzeptiert Kontaktstifte mit Durchmessern von 0,46 bis 0,58 mm. Der konstruktionsbedingte frühe Kontakt dieser Clips erlaubt eine sehr flache Buchsenausführung.

Eine Mindestlänge des durchgesteckten Stiftes im Clip wird nicht mehr benötigt, damit ein sicherer Kontakt gewährleistet ist. So ist die Verwendung von kürzeren Bauteilbeinchen und Kontaktstiften möglich. Das ermöglicht kompaktere Platinen-Layouts ermöglichen, einen kürzeren elektrischen Signalweg und reduziert somit mögliche HF-Interferenzen.
