ARM hat kürzlich mehrere 2nm-Chiplet-Designs vorgestellt, die von Partnern wie ADTechnology und Rebellions entwickelt werden. Diese Chiplets werden auf der 2-nm-Gate-All-Around-(GAA)-Prozesstechnologie von Samsung Foundry entwickelt und basieren auf dem Neoverse V3 CSS (Compute Subsystem).

Partner von ARM entwickeln KI-Prozessoren basierend auf dem Total-Design Ökosystem.(Bild: KI-generiert)
Partner von ARM entwickeln KI-Prozessoren basierend auf dem Total-Design Ökosystem.
(Bild: KI-generiert)

Die Zusammenarbeit zwischen ARM, Samsung Foundry, ADTechnology und Rebellions ist ein zentraler Bestandteil des ARM Total Design Programms, das vor einem Jahr ins Leben gerufen wurde und sich als erfolgreich erwiesen hat. Das Programm hat seine Größe innerhalb eines Jahres verdoppelt und umfasst nun über 30 Unternehmen. Die Antwort der Konkurrenz darauf war die gegründete x86-Allianz von AMD und Intel.

Samsungs Produktion und Zukunftsaussichten

Die neuen 2-nm-Chiplets sind speziell für Anwendungen in den Bereichen KI, Cloud-Computing und HPC konzipiert. Sie bieten eine hohe Transistordichte und Energieeffizienz, die für die anspruchsvollsten Designanforderungen in diesen Bereichen erforderlich sind. “KI und HPC-Designs erfordern technologische Lösungen, die maximale Leistung, hohe Transistordichte und Energieeffizienz liefern”, sagte Taejoong Song, Vice President und Leiter der Foundry Business Development bei Samsung Electronics.

Samsung Foundry bereitet sich darauf vor, die Massenproduktion dieser 2-nm-Chiplets im ersten Quartal 2025 zu starten. Die Produktionskapazitäten werden kontinuierlich erweitert, um den steigenden Anforderungen gerecht zu werden. Parallel dazu wird die S5-Linie im Pyeongtaek-2-Werk für die Produktion von 1.4-nm-Chips vorbereitet, die im zweiten Quartal 2025 beginnen soll.

ARM Total Design: Ein globales Ökosystem

Das ARM Total Design Programm ist eine globale Initiative, die darauf abzielt, die Entwicklung kundenspezifischer Siliziumlösungen für KI, HPC und Rechenzentren zu beschleunigen.

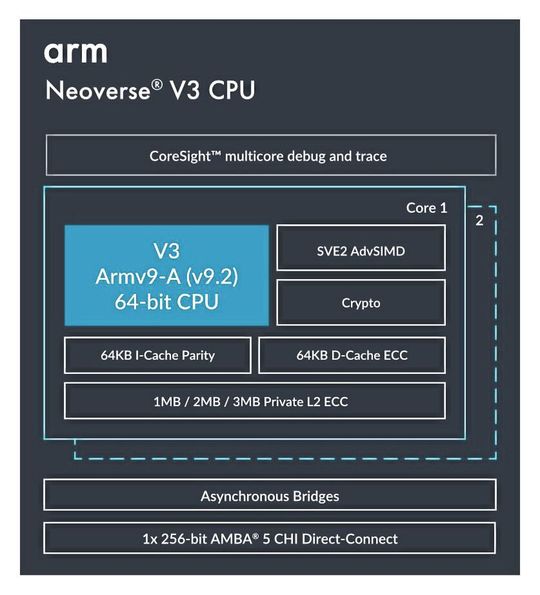

Neoverse V3 ist eine CPU-Architektur von ARM für KI, Cloud und HPC.(Bild: ARM)
Neoverse V3 ist eine CPU-Architektur von ARM für KI, Cloud und HPC.
(Bild: ARM)

Das Ökosystem umfasst und Softwareunternehmen, die gemeinsam fortschrittliche Chiplets und System-on-Chips entwickeln. Partner wie Alphawave, Cadence und proteanTecs validieren ihre Drittanbieter-IP-Produkte mit ARM’s Compute Subsystems (CSS) auf fortschrittlichen Knoten, um die Einhaltung der ARM-Spezifikationen und -Standards sicherzustellen.

Ein weiterer wichtiger Aspekt ist die ARM Kleidi Softwaretechnologie, die CPU-basierte Inferenz auf ARM für Open-Source-Projekte wie PyTorch und Llama.cpp optimiert. Dies ermöglicht, die CSS-basierten Chiplets für Edge-AI-Computing ohne den Bedarf an zusätzlichen Beschleunigern zu nutzen. (mc)
