Schnellanschlusstechniken Anschluss ohne Werkzeug spart 50% Zeit

Die Steckverbinderserie CSH bietet einen einfachen, schnellen und technisch hochwertigen Anschluss für starre oder flexible Leiter mit oder ohne Aderendhülse. Im Vergleich zu Schraub- oder Käfigzugfeder-Anschlusstechniken reduziert sich die Verdrahtungszeit um bis zu 50 Prozent.

Anbieter zum Thema

ILME GmbH

MES Electronic Connect GmbH & Co. KG

IBR Leiterplatten GmbH & Co. KG

Der Hersteller von Industriesteckverbindern ILME versteht sich als „Optimierer des Steckverbinders“. Dieser Ansatz führt dazu, dass auch Produkte, die seit vielen Jahren ihren festen Platz am Markt haben, zuweilen modifiziert oder neu konzipiert werden. Jüngstes Beispiel hierfür ist die Kontakteinsatzserie CSH squich, die in ihrem Steckgesicht und den elektrischen Eigenschaften identisch mit der 16-A-Baureihe CSE ist, während die Anschlussseite grundlegend neu durchdacht wurde.

Schnellanschlusstechniken sind entweder nur für den Anschluss von Leitern mit oder die Verdrahtung ohne Aderendhülsen geeignet. Bei allen Varianten benötigt der Techniker ein Werkzeug. Bezüglich der Verwendung von Aderendhülsen hat jedes Unternehmen ein eigenes Credo entwickelt. Ziel der Entwicklungsarbeit war es daher, ein Konzept zu finden, das beiden „Anschlussphilosophien“ gerecht wird und dem Anwender die Entscheidung überlässt, Aderendhülsen zu benutzen oder dies nicht zu tun.

Anschlusstechnik für starre und flexible Leiter

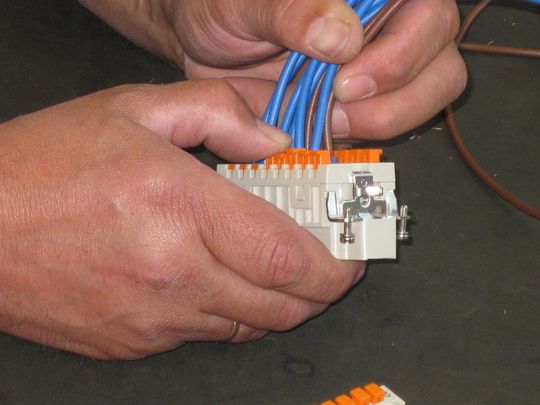

Resultat ist eine Anschlusstechnik für starre oder flexible Leiter, mit oder ohne Aderendhülse, für die kein Werkzeug notwendig ist (Bild 1). Der Anschluss der Leiter an die Kontakte der Buchsen- und Stifteinsätze erfolgt über eine modifizierte Käfigzugfeder (Käfigzugfederanschluss mit Verriegelungselementen). Im Vergleich zum herkömmlichen Schraub- oder Käfigzugfederanschluss reduziert sich die Verdrahtungszeit dabei um bis zu 50%.

Die Serie CSH squich (Käfigzugfederanschluss und Verriegelungselementen) stellt die konsequente Weiterentwicklung der Serie CSE (mit konventionellem Käfigzugfederanschluss) dar und bietet folgende Vorteile.

• Einfacher Anschluss ohne Werkzeug auch im Feld,
• deutliche Zeitersparnis gegenüber herkömmlichen Schraub- oder Käfigzugfedereinsätzen,
• schnelle optische Unterscheidung der bereits verdrahteten Kontaktpositionen von den noch nicht angeschlossenen Leitern,
• Anschluss fester und flexibler Leiter 0,14 bis 2,5 mm2 mit oder ohne Aderendhülse.
