Lichtstrom von LEDs messen Android-basiertes Spektrometer für den Leuchtenhersteller

Messen, analysieren und speichern: Das auf Android basierte Spektrometer GL SPECTIS 1.0 touch ist eine mobile Lösung für die Lichtmessung im gesamten Fertigungsprozess. Es werden alle wichtigen photometrischen Parameter berücksichtigt.

Anbieter zum Thema

Bürklin GmbH & Co. KG

Würth Elektronik eiSos GmbH & Co. KG

Keysight Technologies Deutschland GmbH

Just Normlicht GmbH Vertrieb und Produktion

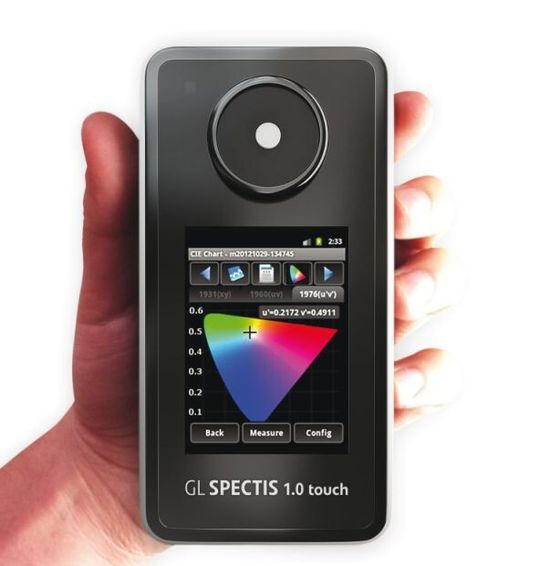

Das Android-basierte Spektrometer GL SPECTIS 1.0 touch von GL Optic eignet sich für die mobile Lichtmessung im sichtbaren Spektralbereich. Es misst unter anderem den Lichtstrom (Lumen) von LEDs und anderen Lichtquellen.

Die Lichtausbeute von LEDs wird typischerweise als Lichtstrom in Lumen angeben. Das Spektrometer in Verbindung mit der Mini-Ulbrichtkugel GL OPTI SPHERE 48 lässt sich daher zusätzlich zur abstandsabhängigen Beleuchtungsstärkemessung der LED-Leuchte auch zur Lichtstrommessung der einzelnen LEDs verwenden. Das Gerät kann damit den gesamten Fertigungsprozess eines Leuchtenherstellers begleiten.

Wichtige photometrische Parameter im Überblick

Das Lichtmesswerkzeug misst, analysiert und speichert die wichtigsten photometrischen Parameter zur Qualifizierung von LEDs wie den Farbwiedergabe-Index nach CIE, korrelierte Farbtemperatur (CCT) nach CIE, Farb-Koordinaten nach CIE 1931 und CIE 1964, Strahlungsleistungswerte (mW) und Lichtstrom (lm) sofort auf dem integrierten Touch-Display mit einer Auflösung von 240 x 320 Pixel. Der Spektralbereich des Messgeräts reicht dabei von 340 bis 750 nm.

Die physikalische Auflösung beträgt ~1,7 nm mit einer Wellenlängenreproduzierbarkeit von 0,5 nm. Damit bringt das Messinstrument alle erforderlichen Voraussetzungen für eine präzise Berechnung der farbmetrischen Daten mit. Ein wichtiges Merkmal ist die hohe Empfindlichkeit. Dadurch ist das Spektrometer in der Lage, schon bei sehr kleinen Signalstärken zuverlässige Messergebnisse zu liefern. Die Messunsicherheit der Farbortkoordinaten (x/y) beträgt laut Hersteller 0,0015, wodurch das Spektrometer gleichauf mit komplexen und teuren Laborgeräten ist.

Alle Spektrometer von GL OPTIC werden vor der Auslieferung individuell spektral kalibriert. Der Standard-Diffusor ist Kosinus - korrigiert und für die Messung von absoluter Beleuchtungsstärke und Bestrahlungsstärke von Lichtquellen kalibriert. Im Verbund mit der Ulbricht-Kugel wird das Gerät zusätzlich für die Lichtstrom – Messung (luminous flux) kalibriert. Über ein Kodiersystem erkennt das Gerät die verwendete Einkoppeloptik und wählt automatisch die entsprechende Kalibrierung. Dadurch werden Messfehler praktisch ausgeschlossen.

Android-Betriebssystem

Auf einem Android-Betriebssystem basierend, verfügt das Gerät über moderne Kommunikationstechnologien wie WLAN und Bluetooth. Ein SD-Kartenschlitz und USB2.0-Anschluss ermöglichen die Interaktion mit PCs und Notebooks. Das Messgerät misst 74 mm x 146 mm x 24 mm bei einem Gewicht von 315 g. Die Akkulaufzeit beträgt bis zu 6 Stunden und der eingebaute Datenspeicher kann mehr als 1000 Messungen aufnehmen. Darüber hinaus sind umfangreiches Zubehör wie unterschiedliche Einkoppeloptiken und Ulbricht-Kugeln in verschiedenen Größen erhältlich.
