Analoges Frontend mit hoher Gleichtaktunter­drückung für die Prozesssteuerung

Anbieter zum Thema

ROHM Semiconductor GmbH

TRACO ELECTRONIC GMBH

ISH Ingenieursozietät GmbH

Analog Devices

Der Verstärker AD8475 arbeitet ebenfalls mit hohen bipolaren Eingangsspannungen und übernimmt Dämpfung und Pegelanpassung mit differenziellen Ausgängen. Er eignet sich für Industrieanwendungen mit A/D-Wandlern mit differenziellen Eingängen.

Schaltungsevaluierung und Test

Die Schaltung wurde mit der System-Demonstration-Plattform (SDP) getestet. Die SDP-Plattform enthält die erforderlichen ADC-Software-Treiber sowie eine USB-Schnittstelle zum Anschluss an den PC. Abgetastete Daten vom A/D-Wandler gelangen über die USB-Schnittstelle mithilfe des SDP-Boards an den PC.

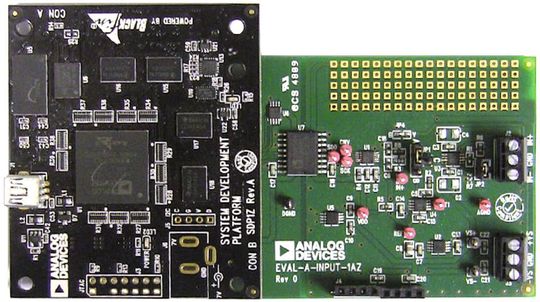

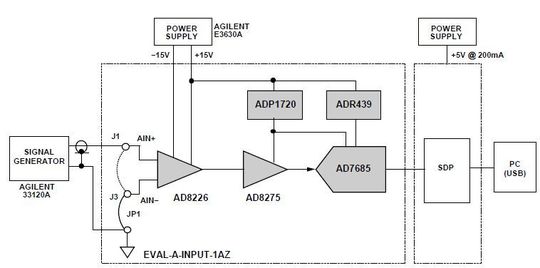

Die FFT-Plots wurden mit den LabVIEW Evaluierungssoftwaretools für Standard-A/D-Wandler von Analog Devices erzeugt. Bild 3 zeigt das Blockdiagramm des Testaufbaus, Fotos der Tools sind in Bild 4 zu sehen.

Für den Test verwendetes Equipment:

• PC mit USB-Port und Windows XP oder Windows Vista (32 Bit) oder Windows 7 (32 Bit)

• EVAL-A-INPUT-1AZ Evaluierungsboard für die Schaltung

• EVAL-SDP-CB1Z, SDP-A Evaluierungsboard

* * Colm Slattery ... ist Systems Applications Engineer bei Analog Devices in Norwood, USA.
