HF- und Mikrowellengenerator Analoger Generator überzeugt beim Phasenrauschen

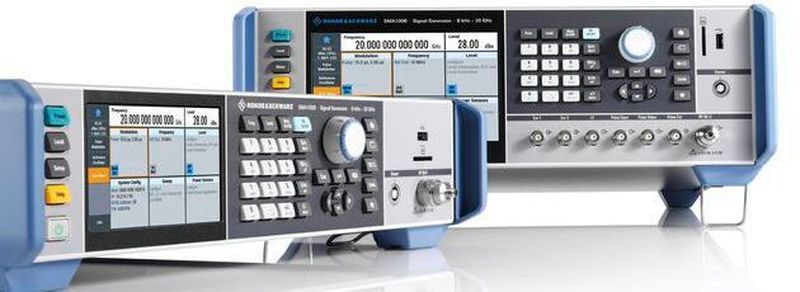

Der analoge Signalgenerator R&S SM100B von Rohde & Schwarz bis 20 GHz liefert Signale, die über ein geringes Phasenrauschen verfügen. Zudem verspricht der Hersteller Ausgangspegel mit niedrigen Oberwellen.

Anbieter zum Thema

EBV Elektronik GmbH & Co. KG

dataTec AG

TRACO ELECTRONIC GMBH

Rohde & Schwarz GmbH & Co. KG

Signale mit Phasenrauschwerten bei allen Offsetfrequenzen von 1 GHz, –152 dBc/Hz und einem Offset von 20 kHz bietet der R&S SMA100B von Rohde & Schwarz. Der analoge Generator erzeugt bis zu 38 dBm HF-Ausgangsleistung mit einem 6-GHz-Gerät und bis zu 32 dBm im Mikrowellenbereich mit einem 20-GHz-Gerät. Die Oberwellen im gesamten Frequenzbereich konnte der Hersteller senken: bei über 6 GHz liegen sie deutlich unter 70 dBc bei 18 dBm Ausgangsleistung. Nichtharmonische Signalanteile liegen unter 110 dBc bei einem Ausgangssignal von 1 GHz.

A/D-Wandler mit einem Generator charakterisieren

Zum Testen aktueller A/D- und D/A-Wandler werden Signale mit sehr niedrigem Phasen- und Breitbandrauschen benötigt. Der analoge Signalgenerator verfügt zusätzlich zum hochreinen analogen HF-Signal gleichzeitig ein zweites, unabhängig einstellbares, hochreines und synchronisiertes Taktsignal bis zu einer Frequenz von 6 GHz. Somit lassen sich A/D-Wandler mit einem analogen Signalgenerator charakterisieren. Durch das niedrige Breitbandphasenrauschen des Clock-Synthesizer-Ausgangssignals von 100 MHz, –175 dBc/Hz und 30-MHz-Offset kann das echte Signal-zu-Rausch-Verhältnis eines A/D-Wandlers nachgewiesen werden. Ebenso lassen sich D/A-Wandler charakterisieren, da dank des niedrigen Phasenrauschens der resultierende Jitter gering ist und die Messergebnisse des D/A-Wandlers nicht beeinflusst.

Im analogen Generator ist ein leistungsstarker Pulsmodulator verbaut, der Pulse mit kurzen Anstiegs- und Abfallzeiten und einem Ein-/Ausverhältnis unter 90 dB erzeugt. Dank der automatischen Pegelregelung = Automatic Level Control werden die absoluten Pegel von kurzen Pulsen genau und reproduzierbar ausgegeben. Die Regelung der Pulsamplitude steht ab einer Pulsbreite von 100 ns zur Verfügung. Damit lassen sich Radarempfängern testen. Vor der Gesamtintegration eines Radarsystems werden oft hochreine Lokaloszillatorsignale zur Verifikation der Systemperformance benötigt. Der Generator erzeugt Signale mit hohem Pegel und niedrigem trägernahen Phasenrauschen von 10 GHz, –83 dBc/Hz und einem Offset von 10 Hz.

Ausgangsleistung für Produktionsumgebungen

Die Selektivität eines Basisstationsempfängers wird unter anderem daran bemessen, wie gut große Störsignale unterdrückt werden. Bei der Simulation von Inband- und Außerband-Störsignalen sorgt die Option „Ultra Low Phase Noise“ des Geräts dafür, dass sich Phasen- und Breitbandrauschen des simulierten Störsignals fast kaum auf das Nutzsignal auswirken.

Mit der Option „Ultra High Output Power“ kann das Gerät Ausgangspegel bis zu 38 dBm zur Verfügung stellen. Damit werden externe Verstärker in automatisierten Testumgebungen überflüssig. Durch die integrierte verschleißfreie, elektronische Eichleitung, die jetzt auch in Geräten mit 20 GHz standardmäßig eingebaut ist, stellt Rohde & Schwarz sicher, dass auch bei Millionen von Pegelumschaltzyklen die Nutzungsdauer des Testsystems erhöht wird und kein Verschleiß am Gerät auftritt. Darüber hinaus werden dadurch erstmals extrem schnelle Pegeleinstellzeiten in einem Mikrowellensignalgenerator erreicht.

Da der R&S SMA100B in das Legacy Pro Programm von Rohde & Schwarz eingebunden ist, ersetzt es obsolete Signalgeneratoren von Rohde & Schwarz oder anderen Herstellern in automatisierten Testumgebungen ohne dass die Messsoftware modifiziert werden muss.
