Power-Modul Zum Aufbau aktiver PFCs

Anbieter zum Thema

MEV Elektronik Service GmbH

Würth Elektronik eiSos GmbH & Co. KG

RECOM Power GmbH

Vincotech (Germany) GmbH

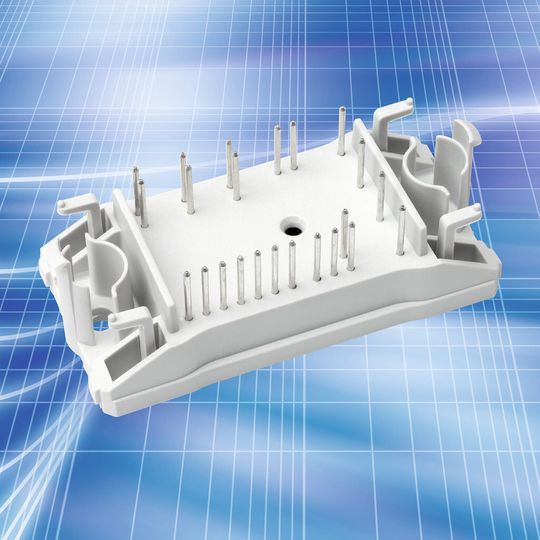

Die Produktgeneration flowPIM 0 + PFC 2nd von Vincotech integriert im Modul neben Gleichrichter und Inverter auch wichtige Komponenten für den Aufbau einer aktiven PFC. Es konnte die Leistungsfähigkeit in der gleichen Gehäusegröße deutlich erhöht werden. Die flowPIM 0 + PFC-Familie wurde für Motorantriebe entwickelt, die eine aktive Leistungsfaktor-Korrektur benötigen. Dazu sind sie, neben den Komponenten für Gleichrichter und Inverter, auch mit Boost-Schalter und -Diode sowie Shunt-Widerstand und einem Filterkondensator für den Zwischenkreis ausgestattet. Es gibt Module für eine Eingangsleistung von unter 1 bis etwa 4 kW. Dabei rundet eine Variante mit SiC-Boost-Diode das Leistungsspektrum nach oben hin ab. Im Vergleich zur ersten Generation mit der Bezeichnung flowPIM + PFC 1st – P37x wurde neben den verwendeten Komponenten auch die interne Verschaltung verändert. So sind Gleichrichter und Power Factor Correction nun nicht mehr direkt miteinander verbunden. Dies ermöglicht zum einen ein verbessertes EMV-Design, zum anderen kann durch externe Beschaltung der Wert des PFC-Shunt an die jeweilige Anwendung angepasst werden.

(ID:42392886)
