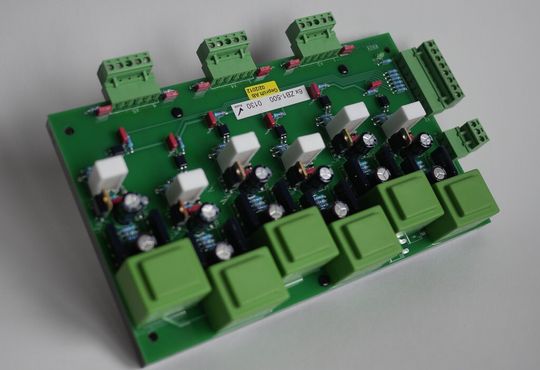

Ansteuerung für Power-Thyristoren Zündübertrager-Programm vollständig überarbeitet und erweitert

Anbieter zum Thema

MicroConsult Academy GmbH

Würth Elektronik eiSos GmbH & Co. KG

ABM Asset and Business Management AG

Die Zündbausteine ZB1/10 - 1000 - CNY66, ZB1/10 - 3500 LWL, ZB21 - LWL - P1 sind ausgelegt für größte Thyristoren. Diese haben bei Spannungen UDRM größer 1000 V Amplifying Gate. Die Hersteller der Thyristoren fordern einen Zündgenerator mit einer Leerlaufspannung Uo etwa 30 V. Der Anstieg des Steuerstromes sollte mindestens 1,0 A/µs betragen. Diese Werte lassen sich mit magnetischen Zündübertragern bei hohen Betriebsspannungen kaum erreichen. Diese Baugruppen werden über spezielle Transformatoren mit 6, 10 oder 16 kV Prüfspannung aus dem 230-V-Netz versorgt. Für Betriebsspannungen bis 1000 V werden Optokoppler mit erweiterten Kriechwegen eingesetzt. Die Versionen mit höheren Betriebsspannungen werden über Lichtwellenleiter angesteuert. Bei diesen Baugruppen lassen sich Thyristoren parallel oder in Reihe anordnen. Für solche Zündübertrager stehen Impulssteuersätze zur Verfügung. Das Produktprogramm der BLE Elektronik in Warstein-Beleke umfasst darüber hinaus Steuergeräte, Regler, Trennverstärker sowie Beschaltungen für Thyristor- und Diodensätze. Das Steuergerätesystem OPTIPULS ist ein universelles Ansteuersystem für Leistungshalbleiter. Es können Thyristoren, Triacs, IGBTs und Leistungs-FETs im Bereich der Netzfrequenz angesteuert werden. Ebenso ist eine Ansteuerung von Leistungshalbleitern in Gleichstromnetzen möglich, die als elektronische Schalter oder Umpoler eingesetzt werden. Ein weiterer Schwerpunkt des Herstellers im Bereich Service ist die Verbindung von Leistungselektronik und neuer Steuerkonzepte auf der Basis moderner Mikrokontroller.

(ID:38074800)
