Würth Elektronik WPME-FISM Fixed Isolated SIP/SMT Modul SMT-8 3,3V auf 5V

Power-Module Isoliert, mit hohem Wirkungsgrad und bestens geschützt

08.04.2024 Von Dipl.-Ing. (FH) Thomas Kuther 1 min Lesedauer

Anbieter zum Thema

MEV Elektronik Service GmbH

Würth Elektronik eiSos GmbH & Co. KG

Cadlog Group

Bei den Power-Modulen MagI³C FISM- von Würth Elektronik gibt es einen Neuzugang: das WPME-FISM Fixed Isolated SIP/SMT Module SMT-8 mit 3,3 V auf 5 V, ausgelegt für eine Leistung von 1 W_Pout.

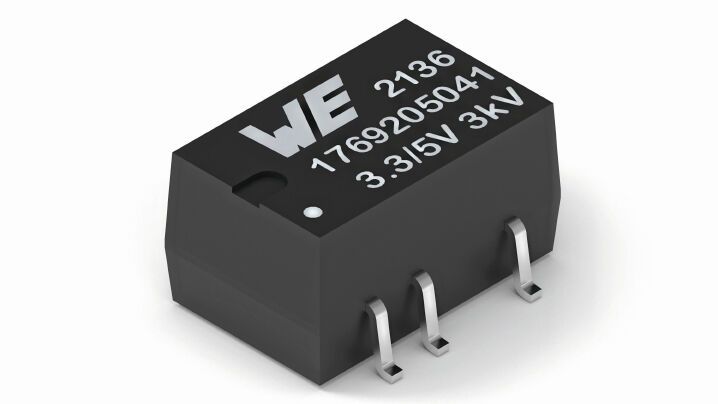

Das WPME-FISM SMT-8: ein 3,3 V auf 5 V funktional isoliertes Power Modul. (Bild: Würth Elektronik) — Das WPME-FISM SMT-8: ein 3,3 V auf 5 V funktional isoliertes Power Modul.
(Bild: Würth Elektronik)

Der DC/DC-Spannungswandler mit einer festen Ausgangsspannung von 5 V und einer integrierten Leistungsstufe, einem Transformator sowie einer Eingangs- und Ausgangskapazität ist hundertprozentig Pin-zu-Pin-abwärtskompatibel mit den bisherigen Power-Modulen MagI³C-FISM, bietet jedoch eine ganze Reihe verbesserter Eigenschaften. So erreicht etwa seine Effizienz bis zu 84 Prozent, sein Umgebungstemperaturbereich wurde auf 105 °C erhöht und seine Isolationsspannung liegt bei 3 kV (für 60 Sekunden). Wie bereits einige seiner Vorgänger bietet das Power-Modul einen kontinuierlichen Kurzschlussschutz.

Die Power-Module MagI³C FISM haben den Vorteil, dass zu ihrem Betrieb keine externen Komponenten notwendig sind und der Aufwand des Schaltungsentwurfs deshalb minimal ist.

Anwendungen des Moduls liegen beispielsweise in der Versorgung von Schnittstellen und Mikrocontrollern in der Prüf- und Messtechnik oder der Industrieelektronik. Durch seine Eigenschaften dient es zum Beispiel als einfache funktionale Isolation für Überspannungen, um Masseschleifen und Massepegelversatz sowie Störungen in Signalpfad- oder Sensor-Systemen zu vermeiden.

Die gesamte Produktreihe ist UL 62368-1-zugelassen. Die geringen leitungsgebundenen und abgestrahlten elektromagnetischen Störungen sind konform mit der Norm EN55032 Klasse B / CISPR-32.

Da die SMT-bestückbaren Gehäuse bedrahtet sind, können sie im Prototypenbau auch leicht manuell verlötet werden. Dazu liefert Würth Elektronik auf Anfrage kostenlose Muster. Das neue FISM-Modul mit 5 V Ausgangsspannung ist ab sofort ab Lager ohne Mindestbestellmenge verfügbar.

Artikelfiles und Artikellinks

Link: Zu Würth Elektronik eiSos
