„Drop-in-kompatibel“ klingt verlockend einfach. Doch bei Quarzen und Oszillatoren ist es in der Praxis meist komplexer. Bei einer Substitution zählen nicht nur Nennfrequenz und Footprint, sondern systemkritische Parameter wie Startreserve, Lastverhalten und Einschwingverhalten.
Komplex: Bei der Substitution von Quarzen und Oszillatoren entscheiden systemkritische Parameter – nicht nur Frequenz und Footprint.
(Bild: WDI AG)
Quarze und Oszillatoren müssen unter realen Betriebsbedingungen zuverlässig arbeiten - auch bei Temperaturänderungen, Versorgungstoleranzen und Bauteilstreuungen. Werden diese Aspekte nicht berücksichtigt, können selbst kleine Unterschiede zu schwer erkennbaren Problemen führen – etwa unsicheres Starten, sporadische Resets bei Kälte, veränderte Funkperformance oder unerwartete Spurs im Spektrum.
Damit eine Second-Source-Strategie in der Praxis funktioniert, braucht es ein klares Vokabular und eine präzise Zuordnung: Was unterscheidet Schwingquarz, XO, VCXO und TCXO, und welche Stellgrößen bestimmen die Austauschbarkeit?
Bildergalerie
Quarz oder Oszillator: Was ist hier überhaupt „Drop-in“?
Im Timing-Umfeld werden viele Lösungen unter einem Sammelbegriff diskutiert. Doch für eine belastbare Second-Source-Strategie ist der erste Schritt immer die klare Zuordnung: Ersetze ich einen Schwingquarz in einer Oszillatorschaltung oder einen Oszillator, also eine aktive Taktquelle mit definiertem Ausgangssignal?
Schwingquarz (passiver Resonator): Der Schwingquarz ist das frequenzbestimmende Element, schwingt aber nur im Zusammenspiel mit der Oszillatorschaltung. Austauschbarkeit ist keine reine Bauteilfrage, sondern eine Systemfrage. Die effektive Lastkapazität (CL), die parasitären Anteile, Verlustparameter (z. B. ESR bzw. motional resistance – je nach Datenblattdefinition) und die Anregungsbedingungen der Treiberstufe bestimmen gemeinsam das Anschwingverhalten und die tatsächliche Frequenz im Gerät. Selbst kleine Abweichungen können dazu führen, dass ein Design „meistens“ funktioniert – aber unter extremen Betriebsbedingungen (Temperatur, Versorgungstoleranzen, EMV) an Robustheit einbüßt.
XO (Quarzoszillator): Ein XO ist eine aktive Baugruppe aus Resonator (meist Quarz), Oszillatorschaltung und Ausgangstreiber. Hier verschiebt sich die Drop-in-Frage: Neben Frequenz und Genauigkeit sind vor allem die elektrischen Schnittstellen und das Startverhalten entscheidend. Relevant sind unter anderem: Ausgangsformat, Pegel/Last, Startzeit (ab wann ist der Takt gültig?), Versorgungseinflüsse und Steuerpins (Enable/OE). Diese Parameter müssen präzise abgeglichen werden, um eine funktionale Substitution zu gewährleisten.
VCXO (spannungsgesteuerter Quarzoszillator): Ein VCXO verfügt zusätzlich über einen Steuer-/Zieheingang. Für eine einfache Substitution reicht „VCXO gegen VCXO“ nicht aus – entscheidend sind der Ziehbereich, die Ziehempfindlichkeit und das Verhalten über Temperatur und Versorgung. In Regelkreisen (PLL) muss die Kennlinie hinreichend übereinstimmen – nicht nur die nominale Mittenfrequenz.
TCXO/OCXO (temperaturkompensiert/-stabilisiert): TCXOs und OCXOs kompensieren temperaturbedingte Frequenzabweichungen elektronisch bzw. halten den Quarz über eine Ofentemperatur stabil. Bei der Second-Source-Freigabe geht es nicht nur um ppm-Werte, sondern auch um Temperaturbereich, Messbedingungen und das Warm-up-Verhalten. Diese Faktoren müssen präzise abgeglichen werden, um eine zuverlässige Substitution sicherzustellen.
Merksatz für die Praxis: Beim Quarz ist „Drop-in“ primär eine Frage der Schwingbedingungen (Lastkapazität, ESR, Startreserve) im Oszillatorkreis. Beim Oszillatormodul ist „Drop-in“ vor allem eine Frage der Schnittstellen (Output, Enable-Logik, Versorgung, Start-/Gültigkeitsverhalten) – ergänzt um Jitter und Phasenrauschen, sofern Messbedingungen und Anwendung vergleichbar sind.

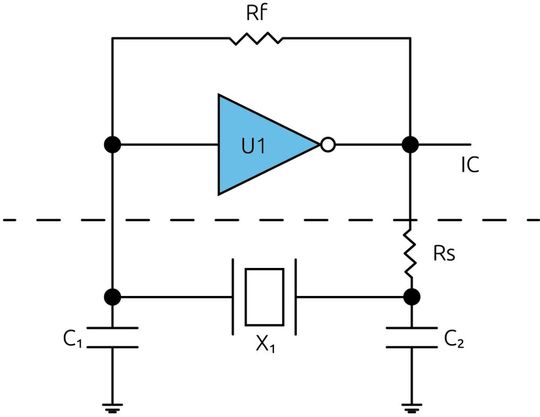

Bild 1: Schwingquarz in der Oszillatorschaltung: Die tatsächliche Funktion entsteht erst im Zusammenspiel aus Quarz, Lastkapazitäten und Treiberstufe – deshalb ist „Drop-in“ beim Quarz immer eine Systemfrage.
(Bild: WDI AG)
Typische Quarz-Fallen: CL, ESR und Drive Level
Im Bereich der Schwingquarze entscheidet nicht nur die Nennfrequenz, sondern auch eine Vielzahl weiterer Parameter über die funktionale Austauschbarkeit. Selbst wenn zwei Bauteile auf den ersten Blick identisch erscheinen, können sie unter realen Bedingungen völlig unterschiedliche Ergebnisse liefern. In diesem Abschnitt werfen wir einen Blick auf die wichtigsten Einflussgrößen, die über den Erfolg eines Ersatzbauteils entscheiden.
Lastkapazität (CL) und parasitäre Anteile: Schwingquarze werden auf eine definierte Lastkapazität (CL) spezifiziert, die nicht nur durch die externen Lastkondensatoren, sondern auch durch die parasitären Kapazitäten der Leiterbahnen und Bauteile beeinflusst wird. Eine Änderung der effektiven Lastkapazität kann die Frequenzlage verschieben und die Zuverlässigkeit des Systems beeinträchtigen.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
ESR / Verluste – Der Klassiker für Startprobleme: Die Verlustwiderstände (ESR/Rm) bestimmen, wie viel Verstärkung die Oszillatorschaltung aufbringen muss, um den Quarz zuverlässig in Schwingung zu versetzen. Zwei Schwingquarze mit identischer Nennfrequenz und Lastkapazität (CL) können aufgrund unterschiedlicher ESR-Werte signifikant unterschiedliche Startreserven aufweisen, was sowohl das Anlaufverhalten als auch die Stabilität des Oszillators beeinflusst.
Startverhalten und Startreserve: Die Startreserve hängt von einer Vielzahl von Faktoren ab, darunter die Anregung der Treiberstufe, die Lastkapazität, der ESR und die Versorgungstoleranzen. Um eine Second-Source-Freigabe zu gewährleisten, muss das Startverhalten unter realen Betriebsbedingungen getestet werden. Ein Datenblatt liefert nur erste Hinweise, während die tatsächlichen Umgebungsbedingungen häufig über die Funktionalität oder mögliche Fehlfunktionen entscheiden.
Drive Level – Zu wenig ist genauso kritisch wie zu viel: Der Drive Level beschreibt die im Quarz umgesetzte Leistung. Ein Quarz darf nicht dauerhaft außerhalb des empfohlenen Bereichs betrieben werden, da sich dies negativ auf Stabilität und Alterung/Langzeitverhalten auswirken kann. Zu geringe Anregung bzw. zu geringe Startreserve kann den zuverlässigen Start gefährden – zu hohe Anregung erhöht die Belastung des Quarzes und kann Alterung beschleunigen bzw. die Langzeitstabilität verschlechtern.
Merksatz für die Praxis: Für eine zuverlässige Second-Source-Freigabe beim Schwingquarz sind maßgeblich:
Frequenz und Lastkapazität (CL) – inklusive Messbedingungen
Verlustparameter (ESR/Rm) – mit Messbedingungen und Temperaturbezug
Startreserve – getestet unter realen Bedingungen
Drive Level – innerhalb des empfohlenen Bereichs
Temperaturbereich und Stabilität – abgestimmt auf Systemanforderungen
Package/Footprint – zulässige Abweichungen bei Bauhöhe und Pad-Layout

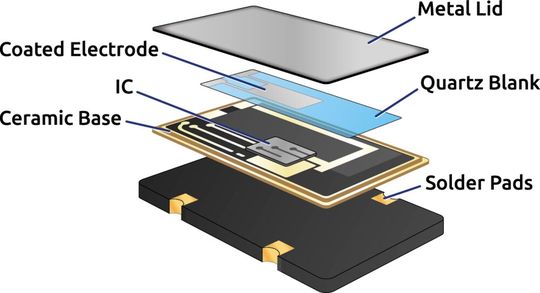

Bild 2: Aufbau eines Quarzoszillators (XO): Resonator (Quarzblank), Oszillatorschaltung und Ausgangstreiber bilden eine aktive Taktquelle – entscheidend für Drop-in sind vor allem Schnittstellen und Startverhalten.
(Bild: WDI AG)
Oszillatoren: Drop-in entscheidet sich an der Schnittstelle
Oszillatoren sind aktive Bauelemente mit integriertem Resonator (Schwingquarz), Oszillatorschaltung und Ausgangstreiber. Ihre Austauschbarkeit hängt also nicht nur von Schwingbedingungen (Lastkapazität, ESR) ab, sondern wird durch elektrische Schnittstellen und das Betriebsverhalten bestimmt.
Ausgangsformat und Pegel: Oszillatoren liefern definierte Ausgangsformate wie LVCMOS, LVDS oder HCSL (ggf. auch PECL/LVPECL). Relevant sind dabei nicht nur die Nominalpegel, sondern auch die realen Lastbedingungen im Design. Bei LVCMOS zählt die effektive Lastkapazität inklusive Leiterbahnen und Pin-Kapazitäten; bei LVDS/HCSL ist die korrekte differentielle Abschlussimpedanz maßgeblich (typ. 100 Ω). Zusätzlich sollten Anstiegs-/Abfallzeiten, Duty Cycle und Jitter zur Empfängerspezifikation passen.
Pinout, Enable/Standby und Logikpegel: Die Steuerpins wie Enable, Standby oder Output Enable (OE) sind oft entscheidend. Ein identischer Footprint hilft nicht, wenn die Logikpegel (High/Low) nicht übereinstimmen. Ein falsches Pinout oder unterschiedliche Default-Logik (aktiv High oder aktiv Low) können dazu führen, dass das System beim Start nicht korrekt funktioniert.
Startzeit und Verhalten beim Einschalten: Die Startzeit eines Oszillators beschreibt den Zeitraum, bis das Modul nach dem Anlegen der Stromversorgung stabil ist. Insbesondere bei regelbaren Oszillatoren wie VCXO oder TCXO ist dieses Verhalten entscheidend, ebenso wie das Verhalten beim Hochfahren und die Definition der Taktgültigkeit. Differenzen in der Startzeit können Systemprobleme verursachen, wenn der Takt nicht im vorgesehenen Zeitraum verfügbar ist.
Versorgungseinflüsse – Ripple und Noise: Die Versorgungsspannung beeinflusst die Stabilität des Ausgangssignals. Versorgungsripple und Noise können je nach interner Architektur des Oszillators signifikante Störungen im Signal verursachen und das EMV-Verhalten negativ beeinflussen.
Jitter/Phasenrauschen – Ein oft unterschätztes Kriterium: Beim Vergleich von Oszillatoren sind Jitter und Phasenrauschen dort relevant, wo Taktunsicherheit unmittelbar die Signalqualität bzw. die Fehlerreserve beeinflusst – etwa in Datenkonvertern oder bei SerDes/High-Speed-Links. Hierbei müssen Messbedingungen und Definitionen zwischen den Bauteilen exakt abgeglichen werden, damit die Werte wirklich vergleichbar sind.
Merksatz für die Praxis: Für eine zuverlässige Second-Source-Freigabe beim Oszillator sind maßgeblich:
Ausgangsformat/Pegel
Pinout und Steuerlogik
Startzeit und Verhalten beim Einschalten
Versorgungsspannungsbereich und Entkopplung
Jitter/Phasenrauschen – bei übereinstimmenden Messbedingungen und Definitionen

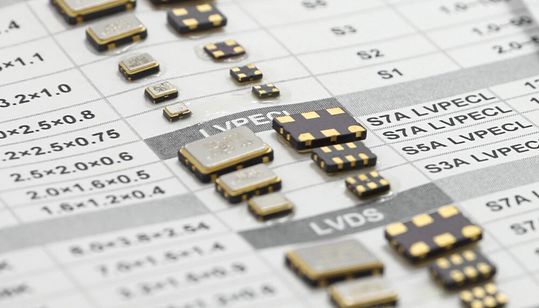

Bild 3: Oszillatoren in unterschiedlichen Bauformen und Ausgangsformaten: Für die Second-Source-Freigabe zählt nicht nur der Footprint, sondern vor allem die elektrische Schnittstelle (z. B. LVDS/LVPECL/LVCMOS) und das Verhalten im System.
