Die Kontrolle des Wärmetransports spielt in der Elektronikentwicklung eine entscheidende Rolle. Je detaillierter und realitätsnaher Entwickler ein elektronisches Gerät modellieren können, desto besser das Endprodukt. Dabei muss Simulation nicht kompliziert sein.

Das Wärmemanagement spielt im modernen Elektronikdesign eine Schlüsselrolle. Das Verständnis und die sorgfältige Kontrolle der Wärmetransportprozesse, die sich auf die Geräteleistung auswirken, sind von entscheidender Bedeutung. Ein Temperaturanstieg, der durch Effekte wie die Joulesche Erwärmung verursacht wird, kann zum Ausfall von Komponenten führen, wenn er nicht angemessen überwacht und gesteuert wird. Bei richtiger Anwendung kann die Simulation hier wertvolle Hilfe leisten.

Die primären Mechanismen, die im Allgemeinen den Wärmetransport während eines Prozesses oder in einer Komponente bestimmen, sind Konduktion (Wärmeleitung) und Konvektion. Konduktion findet in festen Komponenten wie Motoren und Drähten statt, während Konvektion in Bereichen mit Strömungen auftritt, beispielsweise in einem offenen Raum, in dem Luft um eine Wärmequelle strömt. Konvektion wird oft durch Lüfter erzwungen, und Kühlkörper nutzen Konvektion, um Energie von temperaturempfindlichen Bereichen abzuleiten.

Wie sich Konduktion und Konvektion unterscheiden

Konduktion ist das Ergebnis der Energieübertragung durch Elektronenbewegung und Molekülschwingungen und tritt in festen oder flüssigen stationären Medien auf, wenn ein Temperaturgefälle vorhanden ist. Das Fourier-Gesetz besagt, dass der Wärmestrom proportional zum Temperaturgradienten multipliziert mit der Wärmeleitfähigkeit ist.

Die konvektive Abkühlung an einer Oberfläche wird durch die Bewegung des Fluids und die damit verbundene Energieübertragung hervorgerufen. Man spricht von erzwungener oder freier (natürlicher) Konvektion, wenn die Fluidströmung durch äußere Einwirkungen oder Auftriebskräfte hervorgerufen wird. Das Newtonsche Abkühlungsgesetz, das als Randbedingung für Konvektionsprobleme verwendet wird, definiert die Konvektionswärmeübertragungsrate.

Zusätzlich kann Strahlung zum Wärmetransport eines Objekts beitragen. Sie findet zwischen opaken (undurchsichtigen) Oberflächen unterschiedlicher Temperatur mit oder ohne weitere beteiligte Medien statt. Die Nettorate des Strahlungswärmetransports einer Oberfläche wird durch die Differenz zwischen der von ihr emittierten und der von ihr empfangenen Strahlung bestimmt.

Alle diese Arten des Wärmetransports können gleichzeitig auftreten und müssen bei den meisten Anwendungen des Wärmemanagements von elektronischen Bauelementen berücksichtigt werden.

Knowhow und Networking-Event für Leistungselektronik- und Stromversorgungsexperten

Power of Electronics am 17. und 18. Oktober 2023 in Würzburg

Das Elektronikevent für Entwickler und Ingenieure bündelt sechs Spezialkonferenzen, die sich angefangen von der effizienten Stromversorgung über die intelligente Nutzung von elektrischer Leistung, effektiver Elektronikkühlung, neuester Relaistechnik, bis hin zur geordneten Abführung der überschüssigen Energie erstrecken.
Buchen Sie ein Ticket und erhalten Sie die Möglichkeit, die Vorträge aller sechs Veranstaltungen zu besuchen.

Jetzt anmelden!

Numerische Simulation für die Elektronik-Entwicklung

Die numerische Simulation ist zu einem weit verbreiteten Werkzeug für den Entwurf elektromagnetischer Geräte geworden. Durch die Entwicklung realitätsnaher multiphysikalischer Modelle kann der Bedarf an teuren und zeitaufwändigen physischen Prototypen erheblich reduziert werden, was die Markteinführungszeit verkürzt und die Produktqualität verbessert. Es wird empfohlen, die Simulation mit wenigen Prototypen zur Evaluierung des Modells zu kombinieren. Damit lässt sich sicherzustellen, dass die Simulationsergebnisse der Realität entsprechen.

Herkömmliche thermische Analysen erfolgen oft mit vereinfachten Modellen, welche die Komplexität realer Situationen nicht vollständig erfassen. Im Gegensatz dazu ermöglicht die Multiphysik-Simulation eine vollständige und detaillierte Darstellung der Wärmetransportprozesse. Mit ihr lässt sich das gesamte Wärmetransportverhalten einschließlich der Wechselwirkungen zwischen Konduktion, Konvektion und Strahlung simulieren. Je nach Zielsetzung der Simulation können weitere Effekte wie thermische Deformation, induktive Erwärmung oder Kondensationskühlung einbezogen werden. Für Elektronikentwickler bedeutet die uneingeschränkte multiphysikalische Simulation maximale Freiheit, wenn alle als relevant erachteten Prozesse berücksichtigt werden müssen.

Fallbeispiel: Aktive Kühlung eines Netzteils

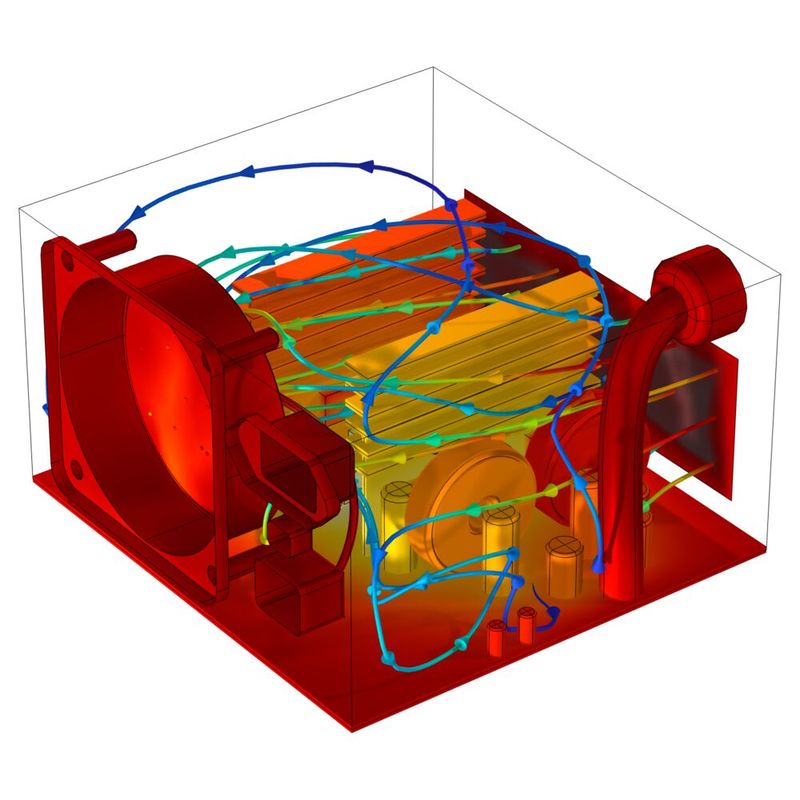

In einer Fallstudie wird das thermische Verhalten eines Computernetzteils simuliert, das mit einem Lüfter und einem Lochgitter gekühlt wird. Das Computernetzteil besteht aus einem Aluminiumgehäuse, in dem verschiedene Komponenten wie eine Leiterplatte, Kondensatoren, Induktivitäten und Transistoren untergebracht sind. Die Transistoren stehen in direktem Kontakt mit einem Kühlkörper aus Aluminium, um eine effizientere Wärmeübertragung zu ermöglichen. Bei einer maximalen Leistungsaufnahme von 230 W beträgt der Gesamtwärmeverlust 41 W, was einem Wirkungsgrad von etwa 82 Prozent entspricht.

Die multiphysikalische Simulation der Stromversorgung unter Betriebsbedingungen ermöglicht die Analyse des thermischen Verhaltens und liefert Temperaturinformationen für jeden Punkt der Komponente. Unterschiedliche Betriebsbedingungen und Konstruktionsänderungen können leicht im Modell berücksichtigt werden, ohne dass ein physischer Prototyp hergestellt werden muss. Beispielsweise kann die Anordnung der Kühlrippen oder die Leistung des Lüfters angepasst werden. Dies ermöglicht es den Entwicklern, effizientere Kühlstrategien zu untersuchen und zu bewerten, was zu einer Verbesserung der Gesamtleistung und einer Verlängerung der Lebensdauer des Bauteils führen kann.

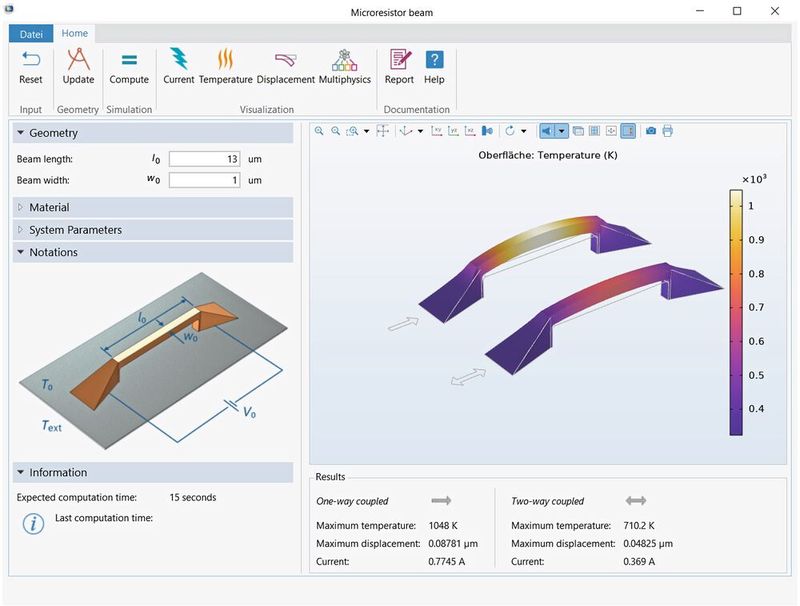

Simulations-Apps helfen bei der Arbeit
