Mehrere Fraunhofer-Institute und die Brandenburgische Technische Universität Cottbus-Senftenberg arbeiten unter Federführung von Rolls-Royce Deutschland und weiteren Partnern an der Zukunft des hybridelektrischen Fliegens. Die Partner forschen an einem völlig neuen Antriebssystem für Mittelstreckenflugzeuge bis 35 Passagiere.

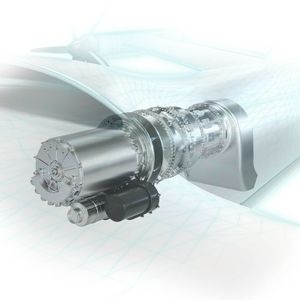

Die Clean-Sky-Programme der Europäischen Union und darin enthaltene Clean Aviation-Perspektiven sind eine wichtige Richtschnur für die Branche, die durch den Luftverkehr verursachten Stickoxid- und Lärmemissionen deutlich zu reduzieren. Eine vielversprechende Technologie dafür ist das hybridelektrische Fliegen: Eine Gasturbine erzeugt elektrische Energie, mit der ein Zwischenbatteriespeicher geladen wird; für den Antrieb bezieht das Flugzeug seine elektrische Energie aus diesem Speicher. Größere sowie langsamer drehende Rotoren erzeugen weniger Lärm am Boden und verursachen einen deutlich kleineren Lärmteppich als Flugzeuge mit konventionellem Antrieb. Der modulare Aufbau des vorgeschlagenen Konzepts ermöglicht darüber hinaus, zukünftig auch alternative Treibstoffe oder völlig neue Stromquellen einzusetzen. Gefördert wird das Projekt vom Land Brandenburg sowie dem Bundesministerium für Wirtschaft und Klimaschutz.

Beschleunigte Entwicklung und Bereitstellung von Prototypen

Bis Mitte 2026 wollen die Partner Fertigungstechnologien für die Herstellung hybridelektrischer Antriebskomponenten entwickeln, vorhandene Technologien qualifizieren und prototypische Komponenten herstellen. Dabei liegt der Fokus auf einer beschleunigten Entwicklung und Bereitstellung von Prototypen. In einem von hoher Wettbewerbsintensität geprägten Sektor sollen die Entwicklungszeiten erheblich verkürzt werden. Beispielhaft dafür steht das Vorhaben, die Durchlaufzeiten vom fertigen Design eines Funktionsprototypen bis zur Übergabe an den Auftraggeber von derzeit mehreren Monaten auf wenige Wochen zu verkürzen. In weiteren Projekten entstehen hochflexible Produktionskonzepte, ohne die eine effiziente Serienfertigung nicht möglich wäre. Für Cottbus und die Lausitz eröffnen diese Projekte die Perspektive attraktiver Arbeitsplätze von der Entwicklung modernster Antriebssysteme (nicht nur in der Luftfahrt) bis zur industriellen Produktion.

Bildergalerie

Lösungen für eine spätere Serienentwicklung

Jedes der beteiligten Fraunhofer-Institute bringt seine spezifischen Kompetenzen ein, um dem Flugzeugbauer Lösungen für eine spätere Serienentwicklung verfügbar zu machen. Zahlreiche geplante Produktionstechnologien wie additive Fertigung (3D-Druck) und Umformung wurden bisher noch nicht im Flugzeugbau angewandt; sie für diese Branche mit ihren besonders strengen Anforderungen an Qualität, Zuverlässigkeit und Haltbarkeit zu qualifizieren ist eine Herausforderung, der sich die Institute nun stellen. Die hohe Interdisziplinarität der Forschungsvorhaben erfordert, die Kompetenzen mehrerer Institute zu nutzen und technische Fragestellungen synergetisch zu diskutieren. Eine der wichtigsten Komponenten, an deren Entwicklung mehrere Institute beteiligt sind, ist die Brennkammer der Gasturbine.

Moderne Herstellungsverfahren und Produktionssysteme

Das Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWU hat sich über viele Jahre einen Namen in der Entwicklung modernster Herstellungsverfahren und Produktionssysteme gemacht. Auf Seiten der Forschungspartner übernimmt es die Koordinierung. Das Fraunhofer IWU ist insbesondere mit seiner Expertise in der Umformtechnik sowie der Hochleistungszerspanung und deren digitalen Prozessabbildung gefragt. Bei der Brennkammern-Gehäusefertigung bringt es sein Knowhow in der Massivumformung sowie der flexiblen Blechteilfertigung ein. Weiterer Schwerpunkt ist die für einen effizienteren Betrieb bzw. höheres Drehmoment verantwortliche Anordnung oder Geometrie der Draht-Wicklungen (Spulen) elektrischer Antriebe. Insbesondere unterstützt das Fraunhofer IWU die für einen erfolgreichen Projektabschluss unabdingbare, durchgängige digitale Darstellung über den gesamten Entwicklungszyklus bis hin zur Serienfertigung.

Laserbasierende additive Fertigung

Das Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS setzt auf die laserbasierende additive Fertigung. Mittels Direct Energy Deposition (DED) wird punktuell Metall aufgeschmolzen und anschließend verschweißt; eine Düse bringt das Material nur dort auf, wo es gebraucht wird. So lassen sich Bauteile von bis zehn Metern Länge in Form und Größe frei bedrucken. Für die Herstellung der Brennkammer fiel die Wahl auf das Verfahren Laser Powder Bed Fusion (PBF-LB). Dabei schmilzt ein Laser Metallpulver Schicht für Schicht auf ein Bauteil auf. Materialsparend werden erforderliche Kühllöcher beim Drucken von vorneherein ausgespart.

Innovatives metallisches 3D-Druckverfahren

Ein besonders innovatives metallisches 3D-Druckverfahren der israelischen Firma Tritone Technologies. wird am Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung IFAM weiterentwickelt. MoldJet führt zwei Fertigungsverfahren zusammen, die im Wechsel zur lagenweisen Bauteilfertigung arbeiten. Dabei wird in einer Lage zunächst die Form als Negativ zur Bauteilgeometrie aus einem wachsartigen Polymer mit so genannten Inkjet-Druckköpfen hergestellt. Diese gedruckte Lage Formmaterial wird dann über eine Schlitzdüse und eine Rakel mit Metallpulverpaste befüllt. Durch den lagenweisen Aufbau ist die Fertigung von komplexen Bauteilen mit Hinterschneidungen oder auch innenliegenden Kanälen ohne Verwendung von Stützstrukturen möglich.

Entwicklung von Gusskomponenten

Keine Gasturbine kommt ohne gegossene Bauteile wie Turbinenschaufeln oder Gehäuse aus. Die Forschungseinrichtung Access ist für die Entwicklung dieser Gusskomponenten verantwortlich. Am 2021 gegründeten Standort in Cottbus entstehen neueste additive Verfahren zur Beschleunigung der aus vielen Prozessschritten bestehenden Feingussroute. Hierdurch können zukünftig Feingussteile werkzeuglos in kürzerer Zeit, mit geringeren Investitionskosten und mit höherer Designfreiheit entwickelt werden.

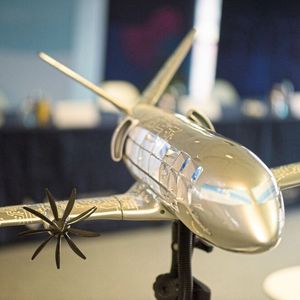

Das Center for Hybrid Electric Systems (chesco) der Brandenburgischen Technischen Universität Cottbus-Senftenberg (BTU) übernimmt Entwicklungsumfänge und koordiniert zukünftig Aufträge der von Rolls-Royce Deutschland beispielsweise an die Fraunhofer-Institute erteilten Forschungs- und Entwicklungsprojekte. Gleichzeitig wird chesco den Kompetenzaufbau für eine spätere Serienfertigung hybridelektrischer Passagierflugzeuge in der brandenburgischen Lausitz sicherstellen.

Neue Fraunhofer-Betriebsstätte Cottbus

Die neue Betriebsstätte der Fraunhofer IWU, IFAM und IWS am Siemens-Halske-Ring befindet sich auf dem Campus der BTU und damit in unmittelbarer Nähe zur BTU und chesco. Auch die operative Abstimmung mit den bereits in Cottbus ansässigen Fraunhofer-Instituten profitiert von der neuen Präsenz der drei Institute in der brandenburgischen Lausitz. (tk)
