Erdungssysteme Überwachungsgeräte für die zeitweilige Erdung

Nach VDE 0165 [DIN EN 60079 - 14] werden mobile Erdungen im Artikel Nr.6.4.2 als „Zeitweilige Ausgleichsverbindungen“ bezeichnet. Die Firma WeSiTec bietet für die Überwachung der zeitweiligen Erdung zwei Geräte an.

Anbieter zum Thema

ET System electronic GmbH

Syslogic GmbH

congatec GmbH

WeSiTec Peter Weber

Laut VDE-Norm für die zeitweilige Erdung muss der Leiterquerschnitt 4 mm² Kupfer betragen oder Teil eines Überwachungssystems sein. VDE 0165 Art. Nr. 6.4.2 empfiehlt ein Erdungssystem zur Überwachung des Erdungswertes = < 1 MOhm.

Dieser Wert muss sichergestellt werden und sollte auch überwacht werden. WeSiTec bietet für die Überwachung der zeitweiligen Erdung zwei Geräte an.

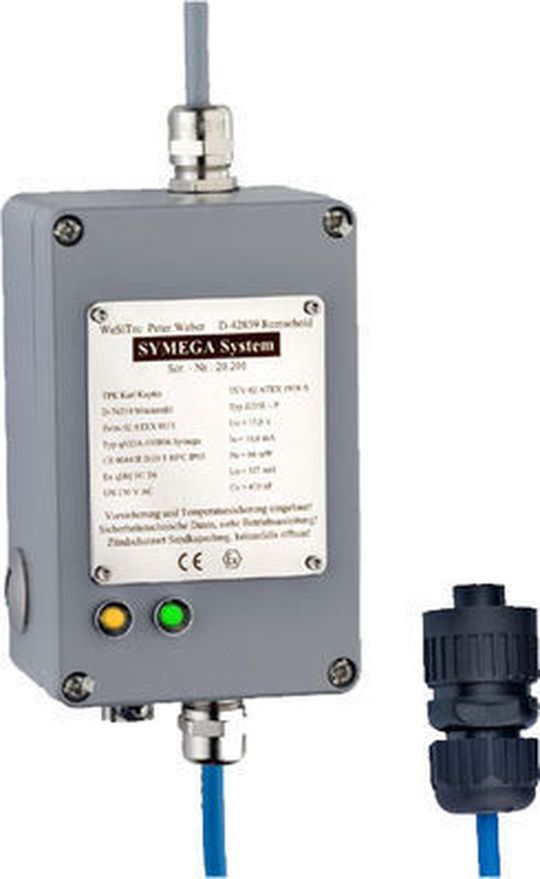

SYMEGA-Erdungssystem Ex II 2GD T6 / 80°C mit Zündschutzart Ex q [ib] IIC T6

Dieses Gerät (Bild 1) wird an 230 V AC oder 24 v DC angeschlossen. Das zweipolige Kabel wird über einen Stecker mit einer zweipoligen Erdungsklammer verbunden. Wenn die Erdungsklammer an ein Fass, LKW oder ein Gebinde angeschlossen wird, leuchtet eine grüne LED hell auf und signalisiert „Erde ist gut“.

Ein potentialfreier Wechselkontakt kann zur Freigabe verwendet werden. Wenn ausschließlich eine Erdungsanzeige genügt, steht ein zweites Gerät zur Verfügung.

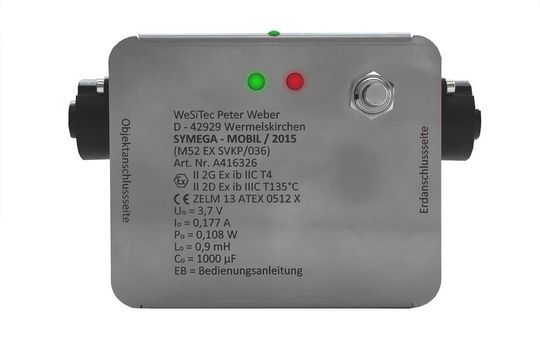

SYMEGA-MOBIL-Erdungssystem Ex II 2G Ex ib IIC T4, Ex II 2D Ex ib IIIC T135°C

Das mobile Gerät (Bild 2) enthält eine explosionsgeschützte Batterie. Der Stecker an der Erdanschlussseite wir mit einer guten Erde über eine zweipolige Erdungsklammer verbunden. Der Stecker an der Objektanschlussseite wird über eine zweipolige Erdungsklammer z.B. mit dem Fass verbunden. Die eingebaute grüne LED leuchtet und signalisiert „Erde ist gut“.

Als Ersatz für die Erdungsklammer an der Objektanschlussseite können zweipolige Erdungsmagnete oder für Edelstahlfässer Geräte mit Saugstutzen gewählt werden. Für lackfreie Weißblechdosen sind kleine zweipolige CF-Magnete einsetzbar.

Alle Geräte sorgen für eine gute und ständige Erdüberwachung von < 1 MOhm mit Auswertekontakt oder ohne Auswertekontakt nur mit einer Anzeige. Weitere Infos finden Sie unter www.wesitec.de.
